2. gyakorlat: Telekhatárvonal egyik végének elforgatása

Ebben a gyakorlatban egy telket méterezhet át egy csatolt telekhatárvonal elforgatásával egy adott referenciaponttól.

Ez a gyakorlat az 1. gyakorlat: Telekhatárvonal csúsztatása folytatása.

Teleklétrehozási beállítások megadása

1. Nyissa meg az Parcel-2B.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lap Terv létrehozása panel Telek legördülő lista Telekkészítő eszközök Keres elemre.
3. A Telektervezési eszközök eszköztáron kattintson a következőre: .
4. Adja meg a következő paramétereket:

   Az egyes paraméterek meghatározásakor figyelje meg, hogy egy előnézeti grafika jelenik meg a Telektervezési eszközök ablak alján.

   Telekméretezés

   Automatikus tervezés

   • Minimális terület: 8000.00
   • Minimális előkert: 40.0000
   • Minimális előkert használata a távolsághoz: Nem
   • Homlokvonal-távolság: 20.0000
   • Minimális szélesség: 40.0000
   • Minimális mélység: 50.0000
   • Maximális mélység használata: Igen
   • Maximális mélység: 200.0000
   • Több megoldás beállítása: Legrövidebb előkert használata
   • Automatikus mód: Ki
   • Maradék elosztása: Maradék elhelyezése az utolsó telekbe

Telekhatárvonal egyik végének elforgatása

1. A Telektervezési eszközök eszköztáron kattintson a Forgatási vonal - szerkesztés elemre.
2. A Telkek létrehozása - új rajzolása párbeszédpanelen kattintson az OK gombra.

   A program utasítja a beállítandó csatolt telekhatárvonal kiválasztására.

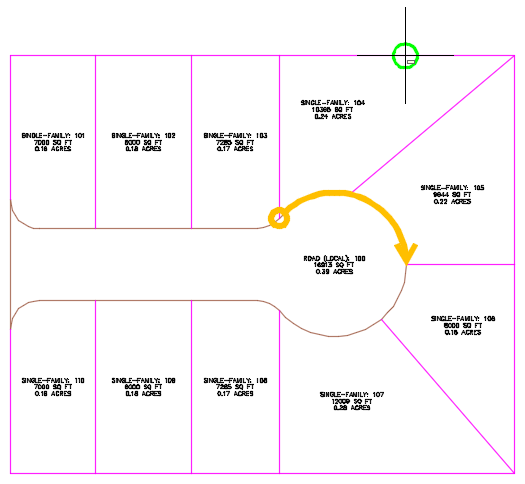

3. A rajzon kattintson a 104 és 105 telek között lévő telekhatárvonalra.

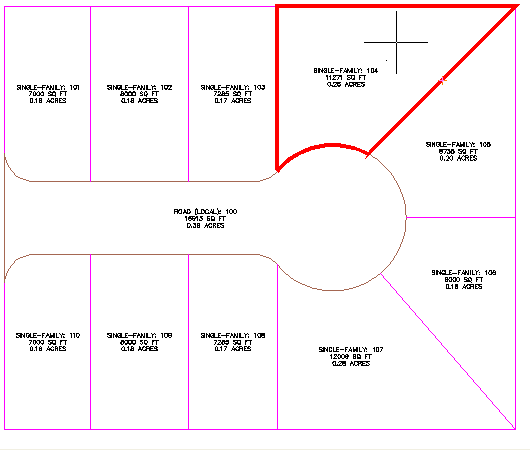

4. A mutatót mozgassa a 104-es ingatlan fölé a beállítani kívánt telkek kiválasztásához, majd kattintson. Figyelje meg, hogy a program kiemeli a telekhatárokat.

5. Határozza meg a telek homlokzatát a következő képen látható módon.

   Megjegyzés:

   A következő lépések elvégzéséhez ki kell kapcsolnia a TRASZTER funkciót.

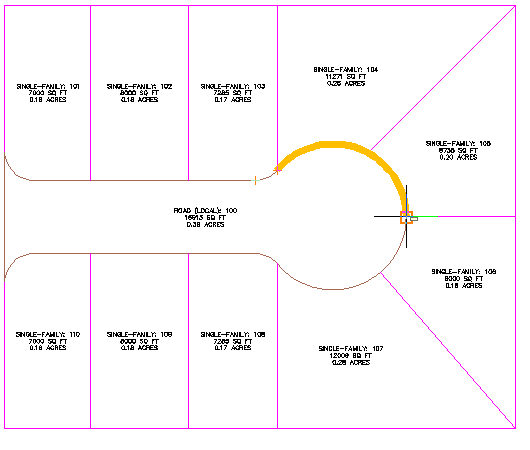

6. Mozgassa a mutatót a következő kép megfelelő helyére.

7. Kattintson a referenciapont elhelyezéséhez.

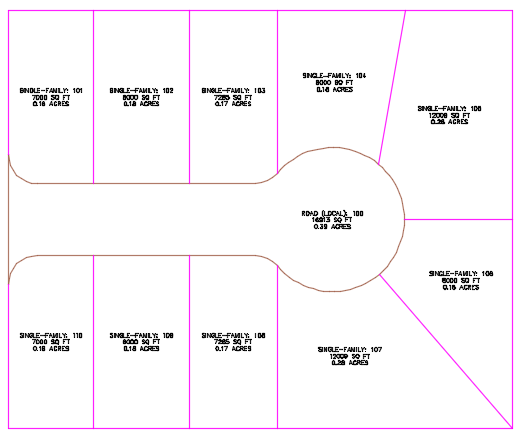

   Megjelennek a teleklétrehozási paraméterek és a javasolt megoldás előnézeti grafikái. A megjelenített megoldás a referenciapont körül forgatja a telekhatárvonalat. A javasolt megoldás olyan területet zár be, amely megfelel a gyakorlat elején megadott teleklétrehozási paramétereknek.


8. Nyomja le az Enter billentyűt.

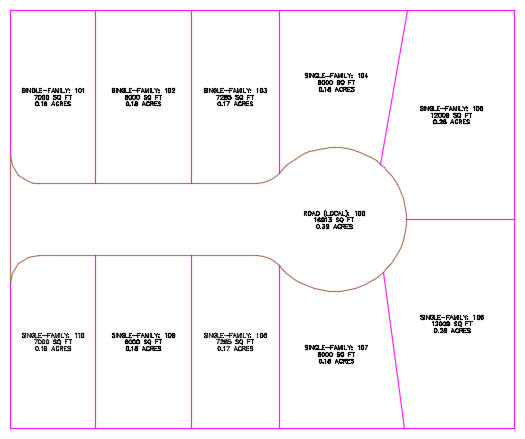

   További lehetőségek: A 3-8. lépés használatával mozgassa a telekhatárvonalat a 106 és 107 telkek között.


9. A parancs befejezéséhez nyomja le az ESC billentyűt.

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Telekhatárvonal-geometria szerkesztése részre.
