Ebben a gyakorlatban FeltételesBevágásVagyTöltés alkotóelemeket adhat egy meglévő nyomterv mintakeresztszelvényhez.
A FeltételesBevágásVagyTöltés alkotóelemek két szintjét határozhatja meg. Az első szinten három FeltételesBevágásVagyTöltés alkotóelemet csatolhat egy meglévő felső rúd alkotóelemhez, majd szabványos körömvonal-alkotóelemeket adhat azokhoz:
- Bevágás: Adjon hozzá egy árkot, majd alkalmazzon körömvonalat a felületre 2:1 esésen.
- Töltés < 5.0000’: Adjon hozzá egy árkot, majd alkalmazzon körömvonalat a felületre 8:1 esésen.
- Töltés > 5.0000’: Adjon hozzá padozatképzést, majd alkalmazzon körömvonalat a felületre 4.0:1 esésen.
A FeltételesBevágásVagyTöltés alkotóelemek második szintjét adja hozzá a bevágási feltételekben alkalmazott árok alkotóelemhez:
- Vágás < 5.0000’: Körömvonal a felületre olyan ponton, amely 60’ értékre van a kiindulási vonaltól.
- Vágás > 5.0000’: Adjon hozzá 12.0’ értékű körömvonal-kapcsolódást -2.0% esésen, majd adjon hozzá egy tartófalat.
- Töltés: Esés a felületre 4.0% értéken.
Ez a gyakorlat az 1. gyakorlat: A keresztszelvényen meglévő nyomterv megvizsgálása folytatása.
Három feltételes alkotóelem hozzáadása
- Ha az alkotóelemeket tartalmazó Eszközpaletta nem látható, kattintson az Alap lap
Paletták panel Eszközpaletták Keres elemre. - Az eszközpalettában kattintson a jobb gombbal az Eszközpaletták vezérlősávra. Kattintson a Civil angolszász alkotóelemek gombra.
- Kattintson a Feltételes fülre.
- Kattintson a
FeltételesBevágásVagyTöltés elemre. - A Tulajdonságok palettán határozza meg a következő paramétereket:
- Oldal: Bal
- Elrendezési szélesség: 20.0000’
- Elrendezési esés: 4.000:1
- Típus: Töltés
- Minimális távolság: 0.0000’
- Maximális távolság: 5.0000’
Megjegyzés:Az Elrendezési szélesség és az Elrendezési esés paraméterek csak elrendezési nézetben vannak hatással az alkotóelem megjelenésére. Ezekkel a paraméterekkel pozícionálhatja a feltételes alkotóelemet és az ahhoz csatolt alkotóelemeket, de ezek nincsenek hatással a nyomtervmodellre.
- A rajz felső nézetablakában kattintson a bal oldali felső rúdra a FeltételesBevágásVagyTöltés alkotóelem hozzáadásához.
- Adjon egy második FeltételesBevágásVagyTöltés alkotóelemet a bal oldali felső rúdhoz a következő paraméterek használatával:
- Oldal: Bal
- Elrendezési szélesség: 20.0000’
- Elrendezési esés: 1.000:1
- Típus: Töltés
- Minimális távolság: 5.0001’
- Maximális távolság: 10000.0000’
- Adjon egy harmadik FeltételesBevágásVagyTöltés alkotóelemet a bal oldali felső rúdhoz a következő paraméterek használatával:
- Oldal: Bal
- Elrendezési szélesség: 20.0000’
- Elrendezési esés: 1.000:1
- Típus: Bevágás
- Minimális távolság: 0.0000’
- Maximális távolság: 10000.0000’
Körömvonal földpadka alkotóelem hozzáadása
- A Körömvonal eszközpalettával adjon hozzá egy
KörömvonalFöldpadka alkotóelemet a Töltés 5.00 : 10000.00 feltételes alkotóelemhez a következő paraméterek használatával: - Oldal: Bal
- Bevágásrézsű: 4.000:1
- Maximális vágási magasság: 5.0000’
- Töltésrézsű: 4.000:1
- Maximális töltési magasság: 5.0000’
- Földpadka szélesség: 6.0000’
- Földpadka esése: -10.000%
- Az alkotóelem-elhelyező módból történő kilépéshez nyomja le az Esc billentyűt.
Az eredeti körömvonal-alkotóelem mozgatása és másolása
- Jelölje ki az eredeti bal oldali árok alkotóelemet. Kattintson a jobb gombbal. Kattintson a Mozgatás gombra. Kattintson a Töltés 0.00 : 5.00 feltételes alkotóelemre.
- Válassza ki a mozgatott árok alkotóelemet. Kattintson a jobb gombbal. Kattintson a Másolás gombra. Kattintson a Vágás 0.00 : 10000.00 feltételes alkotóelemre.
Ha végzett, a mintakeresztszelvénynek a következőképpen kell kinéznie:
Feltételes alkotóelemek második szintjének hozzáadása
- A Feltételes eszközpalettával adjon hozzá egy FeltételesBevágásVagyTöltés alkotóelemet a körömvonal medence alkotóelemen lévő törésponthoz a vágási feltételhez a következő paraméterekkel:
- Oldal: Bal
- Elrendezési szélesség: 12.0000’
- Elrendezési esés: 0.500:1
- Típus: Bevágás
- Minimális távolság: 5.0001’
- Maximális távolság: 10000.0000’
- Adjon hozzá egy második FeltételesBevágásVagyTöltés alkotóelemet a körömvonal medence alkotóelemen lévő törésponthoz a következő paraméterekkel:
- Oldal: Bal
- Elrendezési szélesség: 12.0000’
- Elrendezési esés: 1.000:1
- Típus: Bevágás
- Minimális távolság: 0.0000’
- Maximális távolság: 5.0000’
- Adjon hozzá egy harmadik FeltételesBevágásVagyTöltés alkotóelemet a körömvonal medence alkotóelemen lévő törésponthoz a következő paraméterekkel:
- Oldal: Bal
- Elrendezési szélesség: 12.0000’
- Elrendezési esés: 1.000:1
- Típus: Töltés
- Minimális távolság: 0.0000’
- Maximális távolság: 10000.0000’
Alkotóelemek hozzáadása a második szinthez
- Az Általános eszközpalettával adjon hozzá egy
SzélességÉsEsésKapcsolás alkotóelemet a Vágás 5.00 : 10000.00 feltételes alkotóelemhez a következő paraméterekkel: - Oldal: Bal
- Szélesség: 12.0000’
- Esés: -2.000%
- A Támfalak eszközpalettával adjon hozzá egy
TámfalFüggőleges alkotóelemet a SzélességÉsEsésKapcsolás alkotóelemhez az alapértelmezett paraméterekkel. - Az Általános eszközpalettával adjon hozzá egy
EltolásKapcsolásFelületen alkotóelemet a Vágás 0.00 : 5.00 feltételes alkotóelemhez a következő paraméterekkel: - Eltolás a kiindulási vonaltól: -60.000’
- Kapcsolódás kihagyása: Nem
- Az Általános eszközpalettával adjon hozzá egy
EsésKapcsolásaFelülethez alkotóelemet a Töltés 0.00 : 10000.00 feltételes alkotóelemhez a következő paraméterekkel: - Oldal: Bal
- Esés: 4.000%
- Kapcsolódás hozzáadása: Csak töltés
Megjegyzés:A mintakeresztszelvény vágott ágához csatolt Töltés 0.00 : 10000.00 feltételes alkotóelem akkor van alkalmazva, ha a körömvonal medence alkotóelem töltés feltételben végződik.
- Az alkotóelem-elhelyező módból történő kilépéshez nyomja le az Esc billentyűt.

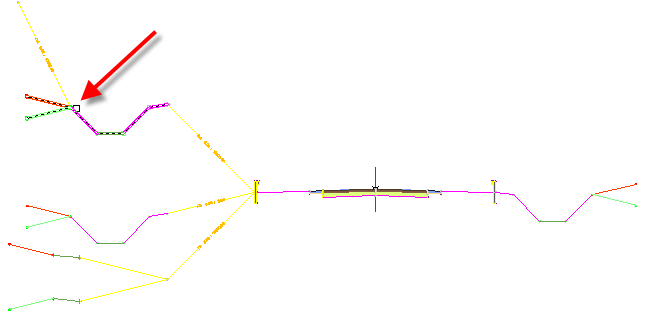

Ha végzett, a mintakeresztszelvénynek a következőképpen kell kinéznie:
Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Feltételes alkotóelem-tulajdonságok beállítása részre.
