1. gyakorlat: Vezérlővonal íveinek simítása

A gyakorlat során a rámpa körüli ívek felbontását állíthatja be, így pontosabb ábrázolást kaphat a rámpáról.

Vezérlővonalív felbontásának módosítása

Megjegyzés:

Ez a gyakorlat a Grading-6.dwg rajzot használja az előző gyakorlat során végrehajtott módosításokkal, vagy megnyithatja a Grading-7.dwg fájlt a következő helyről: oktatóanyagok rajzainak mappája.

1. Kattintson a jobb oldali nézetablakra az aktiválásához.
2. Kattintson a Nézet lap Nézetek panel Látványstílusok legördülő menü 3D drótváz elemre.

   A rézsű háromszögelése 3D drótváz látványstílusban jelenik meg. Így megfigyelheti a háromszögeket, amikor a felület megtöréséhez vezérlővonalakat használ.

3. Kattintson az Alap lap Terv létrehozása panel Rézsű legördülő lista Rézsűkészítő eszközök Keres elemre.
4. A Rézsűkészítő eszközök eszköztáron kattintson a Rézsűcsoport tulajdonságai elemre.
5. A Rézsűcsoport tulajdonságai párbeszédpanel Információ lapján jelölje be a Felület automatikus létrehozása jelölőnégyzetet.
6. A Felület létrehozása párbeszédpanelen kattintson az OK gombra.

   Az ív felbontásának beállításához létre kell hoznia egy felületet a rézsűcsoportból. Ez a felület ideiglenes. Az ív felbontásának beállítása után törölni fogja.

7. A Rézsűcsoport tulajdonságai párbeszédpanel Információ lapján módosítsa a Felbontási térköz beállítást 1.000’ értékre. Kattintson az Alkalmaz gombra.
8. Törölje a Felület automatikus létrehozása jelölőnégyzet bejelölését. Amikor a program rákérdez, hogy kívánja-e törölni a Slope - Projection Grading felületet, kattintson az Igen gombra. Kattintson az OK gombra.

   Most, hogy frissítette az ív felbontását, frissítenie kell a rézsűfeltöltési területeket is az új beállítás alkalmazásához. A feltöltési területek frissítésének legegyszerűbb módja az AutoCAD Mozgatás parancsának használata.

9. A parancssorba billentyűzze be a MOZGAT parancsot.
10. Kattintson az eredeti, belső vezérlővonalra (a kék épületkitöltésre). Nyomja le az Enter billentyűt.
11. Az alapértelmezett Eltolás kijelölés kiválasztásához nyomja le az Enter billentyűt.
12. Nyomja le újból az Enter billentyűt az alapértelmezett <0.0000, 0.0000, 0.0000> eltolás elfogadásához.

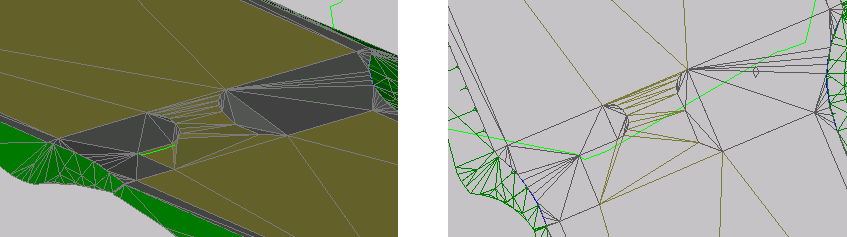

    A bal oldali nézetablakban figyelje meg, hogy javult a rámpa menti ívek háromszögelése.



Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Rézsű háromszögelésének beállítása vezérlővonallal részre.
