A fogók használatával kézzel szerkesztheti a csővezetékeket hossz-szelvény nézetben.
A következő leírásoknál vegye figyelembe, hogy a csővezetékek fogókkal történő beállítása nem akadályozza meg, hogy a csövek szögét a megengedett törésszögön túlra állítsa. Azok a csövek, amelyek a megengedett törésszögön túl vannak, úgy vehetők észre, ha futtatja a Tervezési kritérium futtatása parancsot.

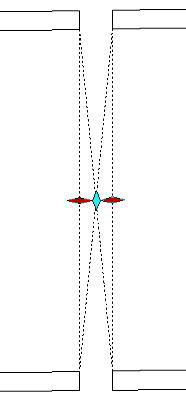

A következő szakaszokban leírt fogók minden ábrán pirossal vannak kiemelve.

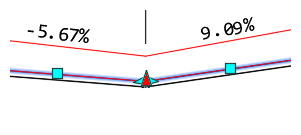

Sarokpont: Meghosszabbítás
Ezek a fogók lehetővé teszik a csővezetékszakaszok lerövidítését és meghosszabbítását.
A hosszabbítandó vagy rövidítendő csővezeték tájolása ugyanaz marad, függetlenül attól, hogy másik nyomócsőhöz, idomhoz vagy szerelvényhez csatlakoztatják-e.

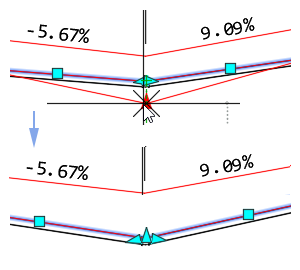

Sarokpont: Iránytörés
Ezek a fogók lehetővé teszik a metszésponti szög módosítását a csővezetékekben. A szög mérése a csővezetékszakasz tengelyvonalától történik. Amikor ez a fogó van kiválasztva, elmozdíthatja a csővezetéket, vagy megadhatja az alkalmazni kívánt hajlítást. A csővezeték irányába történő mozgatáskor úgy fog meghosszabbodni, ahogy ez a Hosszabbítás fogók használata esetén is történne.

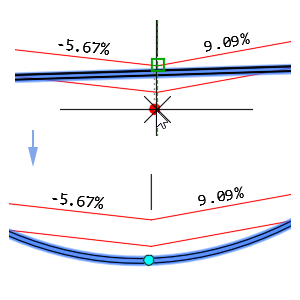

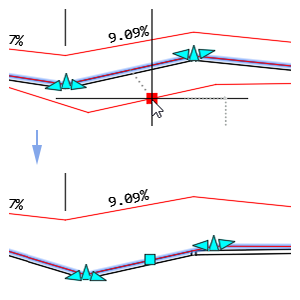

A következő ábra a kiválasztott hajlítási fogót és azokat a vizuális jelzéseket mutatja, amelyek megjelenítik a megengedhető csőhajlítási tartományt.
A csővezetékben lévő csatlakoztatott csövek az új helynek megfelelően a metszéspontjukat is áthelyezik és igazítják.

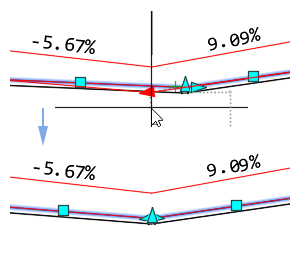

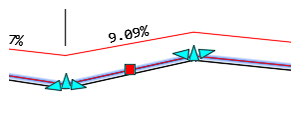

Felezőpont: Mozgatás
Ezek a fogók lehetővé teszik a csővezetékszakasz új helyre való mozgatását. A csővezeték tájolása és hossza nem változik.
A csővezetékben lévő csatlakoztatott csövek az új csővezetékhelynek megfelelően a metszéspontjukat is áthelyezik és igazítják.

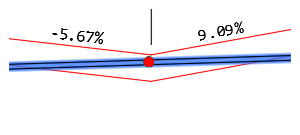

Cső felezőpontja: Ív
Ezek a fogók lehetővé teszik a nyomott csőhálózat kiválasztott egyenes csöveinek íves csövekké történő konvertálását.
A következő ábra a kiválasztott sugárfogót és az íves cső geometriájának vizuális jelzéseit mutatja be a sugár igazításakor.
A csővezetékben lévő csatlakoztatott csövek az új íves csőgeometriának megfelelően a metszéspontjukat is áthelyezik és igazítják.

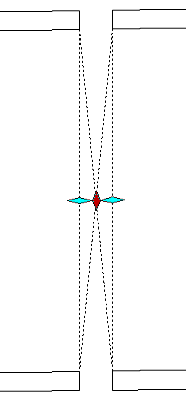

Szerelvény: szintmagasság
Ez a fogó a szerelvény fel- és le mozgatását teszi lehetővé (szintmagasság-változtatás). A csatlakoztatott csövek együtt mozognak a szerelvénnyel.

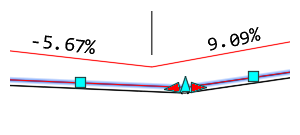

Szerelvény: Csúsztató
Ezek a fogók lehetővé teszik a nyomócső mentén a szerelvény mozgatását. A kiválasztott szerelvény nem mozgatható másik nyomócsőhálózat alkatrész mögé.
