Kihasználhatja a Vault számozási sémák alkalmazása, ha a felhasználó létrehoz egy új adatszabványfájl.
Számozási sémák szűrése
A telepített mintában a Számozási séma legördülő lista jeleníti meg az összes aktivált számozási sémát. Az XAML-fájlban a legördülő lista egy GetNumSchms nevű PowerShell-függvényhez van kötve.
A GetNumSchms függvény segítségével egyszerűen szabályozhatja, hogy mely sémák jelenjenek meg a felhasználó számára.
Számozási sémák szűrése az Inventor alkalmazásban fájltípus alapján
Az Adatszabvány nélkül a felhasználó az összes aktivált Vault számozási séma közül válogathat. A GetNumSchms következő implementációja révén különböző sémák érhetők el részegységek (IPT, IAM) és rajzok (IDW, IPN és DWG) esetén. Ahhoz, hogy a minta működjön, a „COMP” vagy „DRAWING” szavakkal kezdődő számozási sémákat meg kell határozni a Vault alkalmazásban:
C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\CAD\addinVault\Default.ps1
...
function GetNumSchms
{
try
{
$numSchems = $vault.DocumentService.GetNumberingSchemesByType('Activated')
}
catch [System.Exception]
{
#[System.Windows.MessageBox]::Show($error)
}
$fileName = $Prop["DocNumber"].Value
$fileExt = [System.IO.Path]::GetExtension($fileName)
$ret = @()
foreach ($item in $numSchems)
{
if (($fileExt -eq ".iam" -or $fileExt -eq ".ipt") -and $item.Name.StartsWith("COMP"))
{
$ret += $item.Name
}
elseif (($fileExt -eq ".idw" -or $fileExt -eq ".ipn" -or $fileExt -eq ".dwg") -and $item.Name.StartsWith("DRAWING"))
{
$ret += $item.Name
}
}
return $ret
}
...
A fájlnév testreszabása
Adatszabvány a Vault alkalmazásban
- „ENG-” Inventor mintakeresztszelvények és alkatrészek esetén (pl. „ENG-A-00004.ipt”)
- „ENGDOC-” AutoCAD/Inventor rajzok és Inventor bemutatók esetén (pl. „ENGDOC-B-00001.idw”)
- „OFF-” minden egyéb fájl esetén (pl. „OFF-C-00002.docx”)

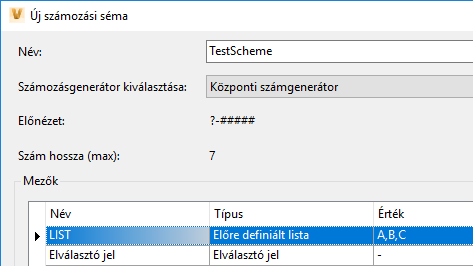

Tegyük fel, hogy rendelkezik egy számozási sémával, melynek neve TestScheme.
Szeretne egy rögzített szöveget helyezni a fájlnév elé a kiválasztott dokumentumtípus alapján:
Amikor az OK gombra kattint a CreateFileDialog-ban („Új szabványfájl”), a rendszer behívja a GetNewFileName PowerShell-függvényt, mielőtt hozzáadja a fájlt a Vault tárhoz. Itt lehetősége van módosítani a fájl nevét és bevonni más tulajdonságokból származó információkat.
C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\Vault\addinVault\Default.ps1
...
function GetNewFileName
{
$prefix = ""
if($dsWindow.FindName("NUMSCHEME").IsEnabled -eq $false)
{
$fileName = $dsWindow.FindName("FILENAME").Text
}
else{
$fileName = $Prop["_GeneratedNumber"].Value
if (($Prop["_FileExt"].Value -eq ".ipt") -or ($Prop["_FileExt"].Value -eq ".iam"))
{
$prefix = "ENG-"
}
elseif (($Prop["_FileExt"].Value -eq ".dwg") -or ($Prop["_FileExt"].Value -eq ".idw") -or ($Prop["_FileExt"].Value -eq ".ipn"))
{
$prefix = "ENGDOC-"
}
else
{
$prefix = "OFF-"
}
}
$newfileName = $prefix + $fileName + $Prop["_FileExt"].Value
return $newfileName
}
Adatszabvány CAD alkalmazásokhoz
Az Inventor és AutoCAD alkalmazásokhoz készült Adatszabvány funkció segítségével tulajdonságértékek kombinációját és egy generált számot állíthat be a fájlnevekhez.
Tegyük fel például, hogy szeretne automatikusan generált egyedi fájlneveket létrehozni a következő formátumban: „N-<Cím>-####.ipt”, ahol az N- mindig szerepel, a <Cím> értéke a felhasználó által bevitt Cím tulajdonság, a #### egy automatikusan generált szám, az .ipt pedig a kiterjesztés.
Ezt a <FileNameDefinition> elem módosításával teheti meg az Inventor.cfg vagy az AutoCAD.cfg fájlokban.
C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\CAD
<?xml version="1.0" encoding="utf-8"?>
<Configuration>
<PathDefinition>{Workspace}\{Prop[Folder].Value}</PathDefinition>
<FileNameDefinition>N-{Prop[Title].Value}-{Prop[DocNumber].Value}</FileNameDefinition>
<PropertyDefinitions>
<PropertyDefinition PropertyName="DocNumber" DataType="Text" InitialValue="{PathAndFileNameHandler.FileName}" />
...
Vault számozás használata a Számozási séma vezérlőjének megjelenítése nélkül a párbeszédpanelen
Ha eltávolítja az alapértelmezett File.xaml fájlból a DSNumSchemeCtrl vezérlőt és a NumSchms legördülő listát, a felhasználó többé nem választhatja meg a számozási sémát.Adatszabvány a Vault alkalmazásban
A GetNewFileName alábbi mintaimplementációja a fenti „TestScheme” számozási sémát és a „Cím” paraméternél megadott értéket használja a számozási sémához.
C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\Vault\addinVault\Default.ps1
...
function GetNewFileName
{
$numSchemes = $vault.DocumentService.GetNumberingSchemesByType([Autodesk.Connectivity.WebServices.NumSchmType]::Activated)
$testNumScheme = $numSchemes | Where-Object { $_.Name.Equals("TestScheme") }
$NumGenArgs = @()
$NumGenArgs += $Prop["Title"].Value
$genNum = $vault.DocumentService.GenerateFileNumber($testNumScheme.SchmID, $NumGenArgs)
return $genNum + $Prop["_FileExt"].Value
}
...
Adatszabvány CAD alkalmazásokhoz
Az Inventor és AutoCAD alkalmazásban a fentihez hasonló implementáció érvényes. De fájlnév visszaadása helyett a „DocNumber” tulajdonságot egy generált számmal kell kitölteni. Ezt követően ez a tulajdonság használatos az aktuális fájl nevének beállításához:
C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\CAD\addinVault\Default.ps1
...
function OnPostCloseDialog
{
if ($Prop["_CreateMode"].Value)
{
$numSchemes = $vault.DocumentService.GetNumberingSchemesByType([Autodesk.Connectivity.WebServices.NumSchmType]::Activated)
$testNumScheme = $numSchemes | Where-Object { $_.Name.Equals("TestScheme") }
$NumGenArgs = @()
$NumGenArgs += $Prop["Title"].Value
$genNum = $vault.DocumentService.GenerateFileNumber($testNumScheme.SchmID, $NumGenArgs)
$Prop["DocNumber"].Value = $genNum
}
}
...
