Come inserire un numero di riferimento

Per inserire un numero di riferimento in un disegno, attenersi alla procedura indicata di seguito.

Nota: I numeri di riferimento forniti con AutoCAD Architecture 2022 Toolset contengono campi per il numero della vista (modello), il titolo della vista (modello) e la scala della finestra (modello). Affinché vengano visualizzate tali informazioni, è necessario che i numeri di riferimento siano associati ad una vista dello spazio modello.

1. Aprire il disegno della vista contenente la vista dello spazio modello a cui si desidera aggiungere il numero di riferimento.
2. Nelle Tavolozze degli strumenti, fare clic su (Proprietà), quindi selezionare Documento.
3. Fare clic sulla tavolozza Richiami.
4. Selezionare uno strumento Numero di riferimento.

   In alternativa. è possibile scegliere scheda Annota gruppo Richiami menu a discesa Titolo Titolo.

5. Selezionare la vista dello spazio modello a cui si desidera associare il numero di riferimento.
   Nota: Facendo scorrere il cursore sulla vista dello spazio modello, i relativi contorni vengono evidenziati.
6. Fare clic per inserire il punto iniziale del numero di riferimento.
7. Fare clic per specificare il punto finale del numero di riferimento.

   Il numero di riferimento viene inserito con i campi relativi alla vista compilati. Se il numero di riferimento contiene campi per informazioni relative ai fogli, potrebbe essere necessario associare la vista dello spazio modello ad un foglio per risolvere tali campi.

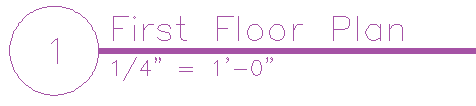

   Numero di riferimento
