Come allineare l'UCS ad una faccia dell'oggetto

Per allineare l'UCS corrente attivo alla faccia di un oggetto, attenersi alla procedura indicata di seguito.

L'UCS può essere allineato alla faccia di un oggetto AEC o alla faccia di un solido AutoCAD.

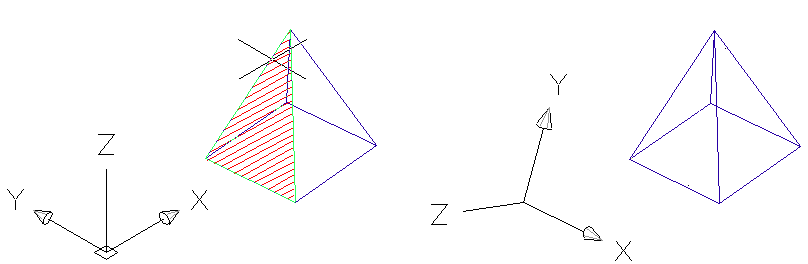

Allineamento dell'UCS ad una faccia piramide

1. Fare clic su scheda Vista gruppo Coordinate Faccia .
2. Per allineare l'UCS, selezionare la faccia di un oggetto.

   A questo punto è possibile selezionare la faccia di un oggetto AEC o di un solido AutoCAD. Se si sposta il cursore su una faccia, questa viene evidenziata con un tratteggio temporaneo.

3. Fare clic sul punto UCS di origine sulla faccia selezionata.
4. Immettere un valore di rotazione per il nuovo UCS.

   L'UCS viene allineato alla faccia dell'oggetto.
