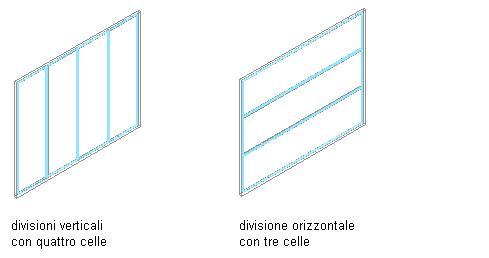

Per definire uno specifico numero di celle in una griglia, attenersi alla procedura indicata di seguito. In questo caso, la dimensione delle celle è determinata dalla lunghezza o dall'altezza della griglia, a seconda del modo in cui la griglia è divisa.
In alcuni casi, quando si crea una griglia di pannello facciata continua complessa, è preferibile cominciare con una griglia standard comprendente un numero fisso di celle da perfezionare manualmente in seguito. A questo proposito, è possibile creare dapprima una griglia con un numero fisso di celle da convertire successivamente in una griglia manuale.
Impostazione di un numero fisso di celle
- Scegliere
. - Espandere Oggetti architettonici, quindi Stili pannello facciata continua.
- Selezionare uno stile di pannello facciata continua.
- Fare clic sulla scheda Convenzioni design.
- Nel riquadro sinistro, selezionare Divisioni in Definizioni elementi.
- Selezionare una definizione di divisione o crearne una nuova.
- Dall'elenco Tipo divisione, selezionare Numero fisso di celle.
- Specificare il numero di celle.
- Per specificare un offset per la griglia, immettere una distanza in Offset iniziale o Offset finale. Nota: Per perfezionare il layout iniziale con un numero fisso di celle, fare clic su Converti in divisione manuale e modificare la griglia.
- Fare clic su OK.
