Per creare un profilo per una forma di finestra personalizzata, attenersi alla procedura indicata di seguito. Si possono realizzare forme personalizzate per finestre e applicarle agli stili di finestra.
Il profilo è costituito da polilinee concentriche chiuse. La polilinea esterna o anello diventa la forma della finestra e la polilinea interna crea un vuoto per la forma interna dell'infisso della finestra. È possibile creare più vuoti aggiungendo altre polilinee interne. È necessario che tutta la polilinea interna sia dentro la polilinea che rappresenta la forma esterna dell'infisso della finestra. Le dimensioni e la forma delle polilinee sono proporzionali le une alle altre nonché rispetto alle singole finestre create dallo stile di finestra.
Queste polilinee possono essere tracciate ovunque nel disegno applicando qualsiasi scala appropriata relativamente alla dimensione finale dell'infisso della finestra. Un metodo per dimensionare le polilinee relativamente alla finestra è quello di disegnarle eseguendo uno snap ad una finestra esistente, quindi spostando le polilinee completate sul lato.

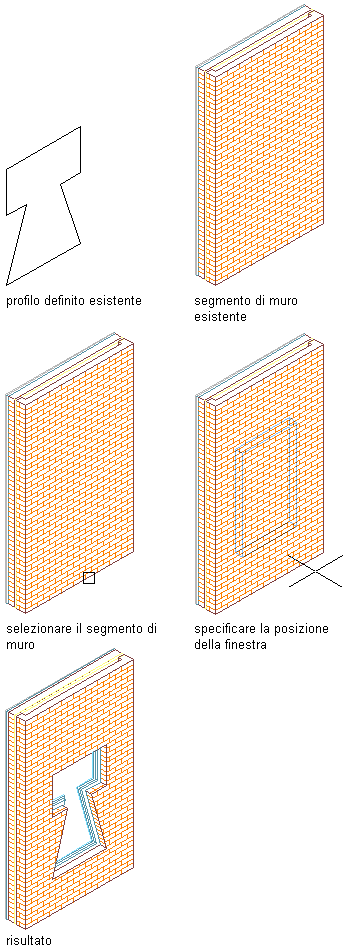

Aggiunta di una finestra basata su un profilo ad un muro
- Tracciare polilinee concentriche chiuse che rappresentino le linee interne ed esterne dell'infisso della finestra.
- Selezionare la polilinea esterna, fare clic con il pulsante destro del mouse, quindi scegliere Converti in
Definizione profilo. - Immettere a (Aggiungi anello).
- Selezionare la polilinea interna.
- Specificare il punto di inserimento del profilo.
Di norma, il punto di inserimento è l'angolo inferiore sinistro.
- Immettere un nome per il profilo e fare clic su OK.
