Ritaglia xrif o immagini con linee e curve.
Consente di ritagliare parti specifiche di blocchi, disegni di riferimento esterno, immagini e oggetti entità coprente ritagliando o rimuovendo la visualizzazione di tutti gli altri oggetti con una polilinea, un cerchio, un arco, un'ellisse, un testo, un testom o una definizione di attributo. Con lo strumento CLIPIT è possibile utilizzare archi, cerchi o polilinee per definire i contorni di ritaglio per blocchi, riferimenti esterni, immagini ed entità coprenti.
CLIPIT consente di eseguire operazioni di ritaglio in base a contorni curvi approssimando i segmenti di arco con una serie di brevi segmenti dritti. È possibile controllare la precisione con cui lo strumento esegue l'approssimazione dei segmenti di arco specificando la distanza massima tra il punto medio di qualsiasi segmento e l'arco:
Se si immette un valore elevato, verrà generato un numero inferiore di segmenti e si otterranno migliori prestazioni, ma gli archi risulteranno meno uniformi. Se al contrario si immette un valore molto basso, il ritaglio lungo gli archi risulterà uniforme, ma la rigenerazione richiederà un carico di elaborazione maggiore.
Esempio
Disegnare una polilinea, un cerchio o un arco e ritagliare parte di una pianta del piano di riferimento esterno.

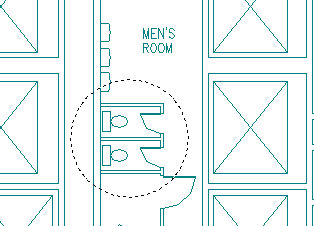

Selezionare un cerchio come contorno di ritaglio:
Selezionare il riferimento esterno:

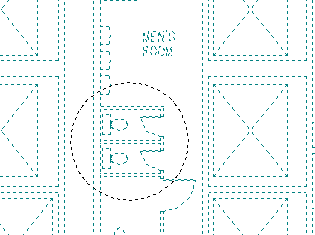

Il riferimento esterno viene ritagliato in base al contorno definito dal cerchio:
File
clipit.lsp
