LAYOUTMERGE (Express Tool)

Combina i layout specificati in un singolo layout.

Trova

Esempio

Specificare i layout di origine da unire:

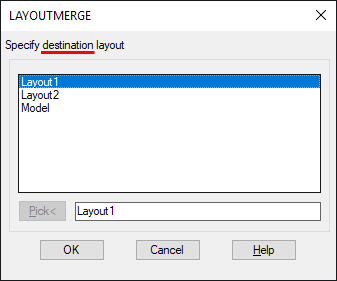

Specificare il layout di destinazione in cui unirli o immettere un nome per un nuovo layout:

È anche disponibile la versione da riga di comando, -LAYOUTMERGE. I messaggi di richiesta vengono visualizzati come segue:

Specify layout(s) to merge or [?]: layout1, layout2 immettere nomi di layout e/o caratteri jolly separati da virgole

Specify destination layout or [?] <Model>: specificare un nome di layout esistente o immettere un nuovo nome per creare un nuovo layout

Delete unused layouts? <Y>:

Ciascun layout unito avrà una vista salvata corrispondente nel layout di destinazione e verrà etichettato con un rettangolo e un identificatore di testo nel layer DEFPOINTS.

Nota: Gli ID dei gestori degli oggetti vengono modificati per tutti gli oggetti uniti.

File

layoutmerge.lsp
