Crea una definizione del tipo di linea in base agli oggetti selezionati e la memorizza in un file di definizione del tipo di linea (LIN) specificato.
Un tipo di linea è una serie ripetuta di tratti, punti, forme e oggetti testo. Con i comandi PLINEA, LINEA, PUNTO, TESTO e FORMA standard di AutoCAD, disegnare un'approssimazione del tipo di linea, quindi selezionare gli oggetti quando viene visualizzato il messaggio di richiesta in MKLTYPE. È possibile definire sia tipi di linea semplici che complessi con MKLTYPE. Per definire un tipo di linea complesso, includere la forma o gli oggetti testo nella selezione. Con MKSHAPE è possibile creare forme semplicemente mediante la selezione di oggetti.
Comando: MKLTYPE
Select a ".LIN" file: <C:\Express\Drawings\acad.lin>: immettere il nome di un file di tipo di linea e il percorso della cartella
Enter linetype name: specificare un nome di tipo di linea
Linetype description: specificare una descrizione del tipo di linea
Starting point for line definition: specificare un punto iniziale
Ending point for line definition: specificare un punto finale
Select objects: selezionare una linea, una polilinea, un punto, una forma o un oggetto testo
Note
- Se si seleziona un file LIN esistente, nella finestra File viene visualizzato un messaggio per segnalare che il file verrà sostituito, anche se in realtà il file viene aggiunto. Se si sceglie di creare un tipo di linea con lo stesso nome di uno già esistente nel file LIN selezionato, viene visualizzato un messaggio di avvertimento di sovrascrittura. Se si sceglie Sì, il tipo di linea esistente viene sovrascritto, ma la parte restante del file rimane invariata.
- Se si tenta di creare un tipo di linea il cui nome inizia con un segmento vuoto, viene aggiunto un punto all'inizio della definizione.
- Le polilinee create con i tipi di linea complessi visualizzano meglio le forme se si imposta PLINEGEN su 1 in determinate circostanze.
- Se si crea un tipo di linea complesso con forme, è possibile selezionare solo le forme che si trovano sul piano XY del sistema UCS corrente e che non sono rispecchiate.
Esempio
Creare un tipo di linea tratteggiato per l'impianto dell'acqua fredda.
Dopo aver specificato il nome del file, il nome del tipo di linea e la descrizione, selezionare i punti per mostrare i punti iniziali e finali per la definizione della linea:
Specificare la linea e gli oggetti testo da utilizzare per la definizione del tipo di linea:

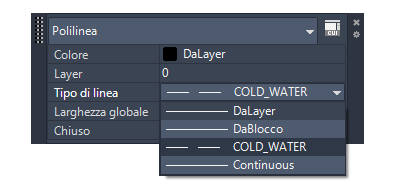

Il tipo di linea viene caricato ed è pronto per l'uso:
File
mkltype.lsp
