MSTRETCH (Express Tool)

Stira gli oggetti con più finestre di intersezione e più poligoni di intersezione.

Trova

MSTRETCH è simile al comando STIRA, ma a differenza di quest'ultimo è dotato di una nuova funzionalità che consente di specificare più finestre o poligoni di intersezione per identificare le parti degli oggetti che si desidera stirare.

Suggerimento: È possibile attivare la modalità orto (F8), specificare un valore, quindi trascinare e selezionare, utilizzando l'immissione diretta in risposta al messaggio di richiesta del secondo punto base.

Opzioni

C	Crea una finestra di intersezione.
CP	Crea un poligono di intersezione.
Undo	Annulla l'operazione di stiramento precedente.
Remove objects	Rimuove gli oggetti dal gruppo di selezione.

Esempio

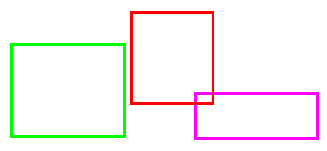

Nella figura che segue sono presenti tre rettangoli che devono essere stirati nella stessa direzione e alla stessa distanza:

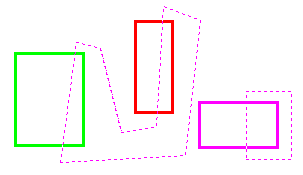

MSTRETCH consente di specificare più di una selezione. In questo caso, le aree da stirare sono definite da un poligono di intersezione e da una selezione intersecante:

Viene specificato un punto base, quindi un secondo punto oppure una distanza. Il risultato viene applicato a tutti e tre i rettangoli:

File

mstretch.lsp
