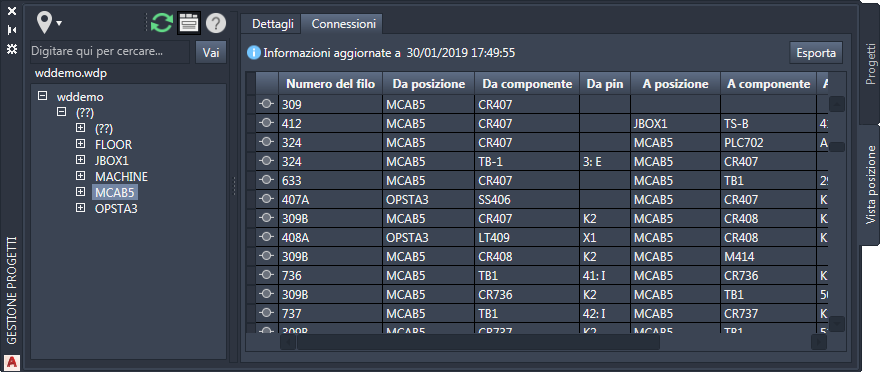

Scheda Vista posizione in Gestione progetti
La nuova scheda Vista posizione in Gestione progetti fornisce una vista completa dei dispositivi e del cablaggio contenuti nel progetto attivo. I componenti sono organizzati in base ai valori di installazione e posizione.
Utilizzare la scheda Vista posizione per:
- Posizionare il puntatore del mouse su un dispositivo per visualizzare le informazioni relative a catalogo, descrizione e rating.
- Espandere il dispositivo per visualizzare i valori dei pin componenti.
- Filtrare l'elenco in base ai valori di installazione e posizione.
- Aggiornare la vista per riflettere le modifiche in tutto il progetto.
- Individuare un dispositivo nell'elenco immettendo una stringa di ricerca.
- Fare clic con il pulsante destro del mouse per passare ad un componente selezionato.
- Aprire il riquadro Dettagli per visualizzare i dettagli del componente e il riquadro Connessioni per visualizzare le informazioni di cablaggio da/a.
- Esportare i dati mostrati nel riquadro Dettagli o Connessioni in un file .csv o .xls.
Interoperabilità di Set di strumenti AutoCAD Electrical e Inventor
Ora è possibile collegare un progetto di Set di strumenti AutoCAD Electrical ad un progetto di Inventor. Trova
Il collegamento consente lo scambio di dati tra i progetti di impianti elettrici 2D e 3D. Una volta collegato il progetto, utilizzare la scheda Vista posizione per visualizzare i componenti e i dati di Set di strumenti AutoCAD Electrical e di Inventor.
Una volta collegati i progetti è possibile:
- Collegare un componente in Set di strumenti AutoCAD Electrical con una parte in Inventor utilizzando uno dei seguenti metodi:
- Inserisci da Browser catalogo. Esegue una ricerca nel catalogo, utilizzando le informazioni di catalogo della parte Inventor, in cui è possibile inserire un simbolo per creare il collegamento alla parte Inventor.
- Collega ad esistente nel disegno. Selezionare un simbolo dal disegno per creare il collegamento alla parte Inventor.

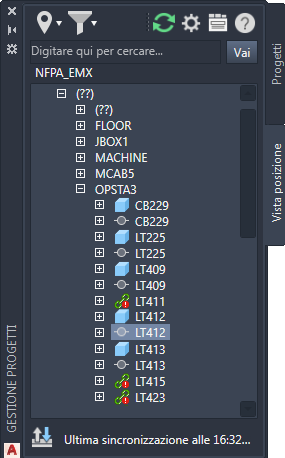

- Visualizzare lo stato del collegamento di un dispositivo come indicato dall'icona visualizzata accanto al contrassegno del dispositivo:
Un componente di Set di strumenti AutoCAD Electrical non collegato ad un componente di Inventor
Un componente di Inventor non collegato ad un componente di Set di strumenti AutoCAD Electrical
Collegato a componenti di Set di strumenti AutoCAD Electrical e Inventor
Collegato, ma c'è una mancata tra i componenti di Set di strumenti AutoCAD Electrical e di Inventor
Un cavo di Set di strumenti AutoCAD Electrical non collegato ad un cavo di Inventor
Un cavo di Inventor non collegato ad un cavo di Set di strumenti AutoCAD Electrical
Collegato a un cavo di Set di strumenti AutoCAD Electrical e Inventor
Collegato, ma c'è una mancata corrispondenza tra i cavi di Set di strumenti AutoCAD Electrical e di Inventor
- Filtrare la vista in base allo stato del collegamento.
- Aggiornare i dati di Inventor.
- Utilizzare il riquadro Dettagli e il riquadro Connessioni per visualizzare le differenze tra i componenti collegati.
- Utilizzare il pulsante Accetta pari livello per riconciliare le differenze tra i componenti collegati.
Questa stessa funzionalità è disponibile in Inventor nella nuova scheda Elettromeccanico della barra multifunzione Assieme.

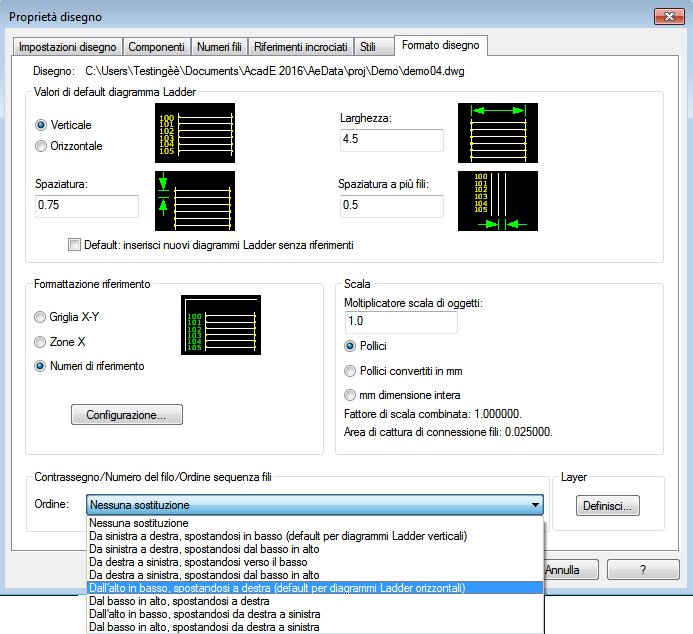

Sequenza di fili di default
La proprietà di disegni e progetti relativa all'ordinamento si applica ora alla sequenza fili nonché all'ordine di contrassegno e numero filo. Questa impostazione fornisce la sequenza dei fili di default per le reti di fili con più componenti.
Set di strumenti AutoCAD Electrical esegue i seguenti passaggi per determinare la sequenza di connessioni dei fili:
- Verificare la presenza di una sequenza fili definita utilizzando il comando Modifica sequenza fili, incluse le eventuali connessioni dirette al morsetto.
- Verificare la presenza di marcature angolari a T sulla rete di fili.
- Verificare se la posizione di uno qualsiasi dei componenti è la stessa.
- Utilizzare la proprietà Ordine del disegno per determinare le connessioni per eventuali elementi non considerati nelle verifiche precedenti.
Supporto dell'attributo numero di filo
Modificare gli attributi dei numeri di filo, W01USER-W10USER, nella finestra di dialogo Modifica numero filo/Attributi. Questi valori sono ora campi disponibili nei seguenti rapporti:
- Filo da/a
- Elenco fili componenti
- Connettore a spina
- Estratto morsettiere
- Cavo da/a
Inserisci connettore
Le impostazioni della finestra di dialogo Inserisci connettore vengono mantenute tra le sessioni di Set di strumenti AutoCAD Electrical. Dopo aver definito le impostazioni di default, non è necessario specificarle nuovamente. Il prodotto supporta due gruppi di impostazioni, uno per i disegni con unità metriche e un altro per i disegni con unità imperiali. Vengono utilizzate automaticamente le impostazioni adeguate in base al disegno attivo.

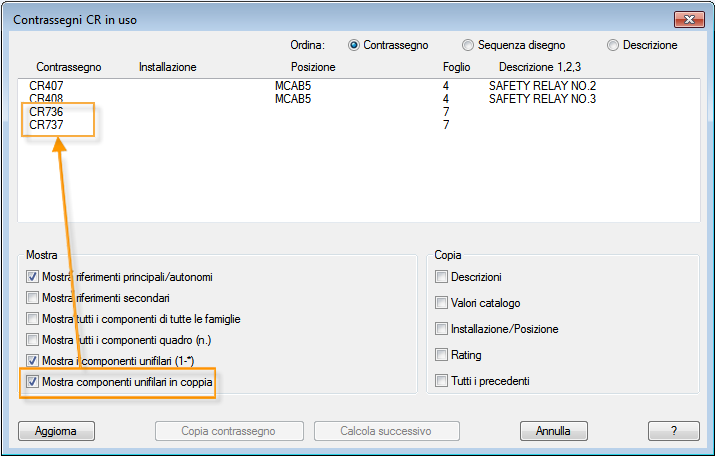

Inserimento di annotazioni su componenti unifilari
Quando si utilizza un diagramma unifilare è possibile inserire annotazioni su un componente unifilare in base ad un componente schema o quadro già inserito. Per semplificare questa operazione, è disponibile una nuova opzione per filtrare l'elenco di componenti in base alla presenza di un simbolo unifilare corrispondente.
Selezionare questa casella di controllo per includere tutti i riferimenti schema, quadro e unifilari nei casi in cui esiste un componente unifilare corrispondente per un componente schema o un layout componente del quadro.
Deselezionare questa casella di controllo per escludere tutti i riferimenti schema, quadro e unifilari nei casi in cui esiste un componente unifilare corrispondente per un componente schema o un layout componente del quadro. L'elenco risultante contiene solo contrassegni che non dispongono di componenti unifilari corrispondenti.
Morsetti dello schema
Se si inseriscono morsetti dello schema utilizzando i comandi Inserimento multiplo, ora sono disponibili opzioni per nascondere i valori attributo etichetta morsettiera, installazione e posizione.
Quando si utilizza Inserimento multiplo (menu icone) le opzioni sono disponibili dopo che è stato inserito il primo morsetto. Quando si utilizza Inserimento multiplo (seleziona master), le opzioni sono disponibili per ogni morsetto inserito, incluso il primo.
Miglioramenti vari
- I componenti secondari collegati direttamente a quello principale con la linea di collegamento tratteggiata vengono esclusi dal filtro del riferimento incrociato sul componente principale.
- Sono stati aggiunti pulsanti per il rating di default alla finestra di dialogo Visualizza/Modifica valori rating durante la modifica di un componente quadro. Ogni pulsante consente di aprire il file di default Rating in modo da poter selezionare un valore da assegnare all'attributo.
- La finestra di dialogo Inserisci/Modifica componente viene visualizzata quando si inserisce un connettore parametrico in modo da poter aggiungere un'ulteriore annotazione al connettore.
- Il comando Copia circuito è impostato per default sulla selezione di più punti di inserimento per la creazione di più copie dello stesso disegno.
- Una nuova API del Generatore di circuiti è disponibile per il collegamento dei componenti all'interno di un circuito con una linea di collegamento tratteggiata.
- Esporta in foglio di calcolo ora consente di aggiornare automaticamente il database prima di eseguire l'esportazione.
Nota: Questa è stata un'idea di AutoCAD Electrical IdeaStation.
- Una nuova casella di controllo nella finestra di dialogo Modifica morsettiera consente di salvare le assegnazioni dei dispositivi interni ed esterni.
