Informazioni sulla lunghezza dell'innesto del connettore

Ogni raccordo nel catalogo delle parti di tubo include uno o più valori di lunghezza dell'innesto del connettore. La lunghezza di innesto dei connettori è la lunghezza del tubo inserito nella connessione di un raccordo. I valori di lunghezza dell'innesto del connettore sono conformi agli standard di settore e sono configurati per tutti i raccordi del tubo.

Fatta eccezione per gli innesti, i connettori per tubi sono situati alle estremità di segmenti e raccordi di tubo. Nei disegni i tubi connessi ad un raccordo vengono raffigurati come se fossero connessi all'estremità del raccordo, mentre nelle tubazioni vere e proprie il tubo è inserito nel raccordo.

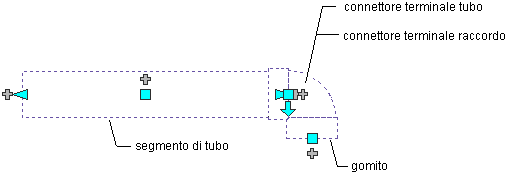

Tubo connesso all'estremità di un raccordo raffigurato nel software
