Per modellare la condotta del raccordo a T, attenersi alla procedura descritta di seguito. Aggiungere l'elemento di geometria circolare, creare il profilo e applicare il modificatore di estrusione.
- Per creare la condotta del T, nel browser delle parti fare clic con il pulsante destro del mouse su Piano YZ, quindi scegliere Aggiungi profilo
Circolare. - Selezionare un punto centrale nell'area di modellazione e specificare un secondo punto oppure immettere 12" (305 mm) per definire il raggio.

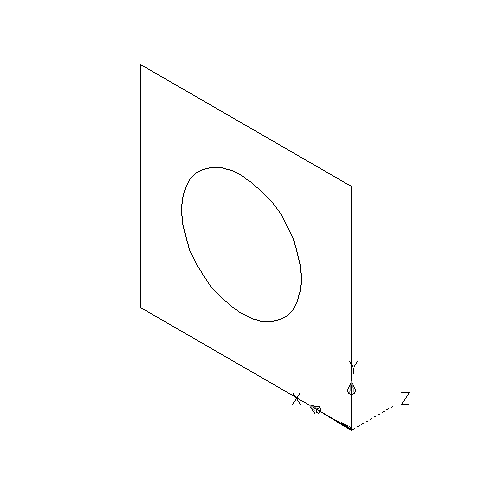

Viene creato un profilo circolare, che viene aggiunto a Piano YZ nel browser delle parti.
- Nel browser delle parti fare clic con il pulsante destro del mouse su Modificatori, quindi scegliere Aggiungi estrusione.
- Selezionare il profilo circolare nell'area di modellazione.
Viene visualizzata la finestra di dialogo Modificatore estrusione.
- In Terminazione, per Tipo selezionare Piano medio, immettere 20" (508 mm) in Distanza, quindi fare clic su OK.
Viene creato un cilindro per rappresentare la condotta del T e nel browser delle parti, in Modificatori, viene aggiunto un modificatore di estrusione.
