Personalizzando le proprietà di visualizzazione di uno stile, ovvero applicando una sostituzione di stile, è possibile determinare la modalità di visualizzazione degli oggetti dei sistemi dell'edificio che utilizzano lo stile nel disegno. È possibile modificare proprietà di visualizzazione quali il colore o il layer dei connettori per singoli componenti. Tutte le modifiche apportate vengono applicate a tutte le istanze del contenuto che utilizzano lo stile.
Per informazioni su come determinare la modalità di visualizzazione di un oggetto quando sono attivi più tipi di sostituzioni di visualizzazione, vedere Gerarchia del controllo della visualizzazione.
Per configurare le proprietà di visualizzazione di uno stile
- Selezionare un oggetto nel disegno, quindi attenersi ad una delle procedure indicate di seguito:
- Scegliere la scheda contestuale dell'oggetto nella barra multifunzione
gruppo Generalecomando Modifica stile. Nota: Nel gruppo Generale è disponibile un menu a discesa Modifica stile sistema relativo ad alcuni oggetti, da cui successivamente è possibile scegliere diversi comandi di modifica stile. - Fare clic con il pulsante destro del mouse nel disegno, quindi scegliere il comando di modifica dello stile corrispondente.
- Scegliere la scheda contestuale dell'oggetto nella barra multifunzione

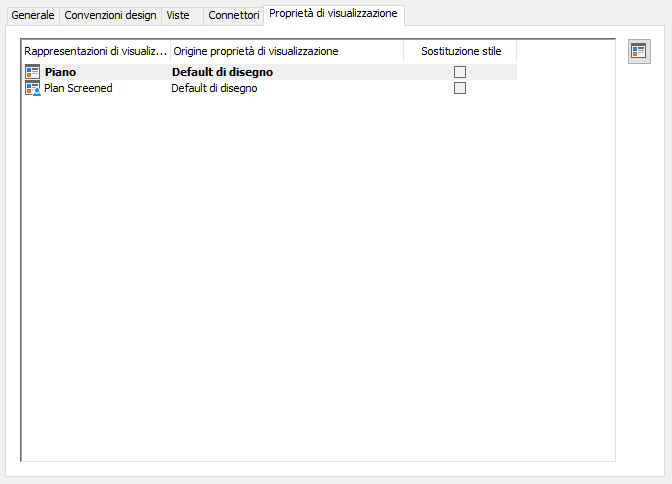

- Nella finestra di dialogo Stili fare clic sulla scheda Proprietà di visualizzazione.
- Configurare le proprietà di visualizzazione:
Per... Procedere nel modo seguente... Modificare la visualizzazione dei componenti dello stile di un oggetto, quali visibilità, layer o colore Selezionare la rappresentazione di visualizzazione, fare clic su Sostituzione stile, quindi modificare le proprietà di visualizzazione del componente. Ripristinare le impostazioni di default del disegno per la rappresentazione di visualizzazione Fare clic su Sostituzione stile per annullare la sostituzione. Modificare le impostazioni di visualizzazione specifiche per lo stile Selezionare la rappresentazione di visualizzazione, fare clic su Modifica proprietà di visualizzazione, quindi fare clic sulla scheda Altro per eseguire le modifiche. La scheda Altro viene visualizzata solo in alcune rappresentazioni di visualizzazione. - Fare clic due volte su OK.
