Le convenzioni di design di uno stile determinano il modo in cui le linee schematiche, i fili e le linee idrauliche vengono posizionati quando sono connessi rispettivamente a simboli schematici, dispositivi o quadri oppure raccordi idraulici.
Come specificare le convenzioni di design di uno stile per posizionare linee
- Aprire lo stile in Gestione stili procedendo in uno dei modi seguenti:
- Verificare che sia attiva l'area di lavoro Schemi. Fare clic su
.
- Verificare che sia attiva l'area di lavoro Impianti elettrici. Fare clic su .
- Verificare che sia attiva l'area di lavoro Impianti elettrici. Fare clic su
.
- Verificare che sia attiva l'area di lavoro Impianti idraulici. Fare clic su
.
- Verificare che sia attiva l'area di lavoro Schemi. Fare clic su
- Nel riquadro sinistro di Gestione stili, selezionare uno stile.

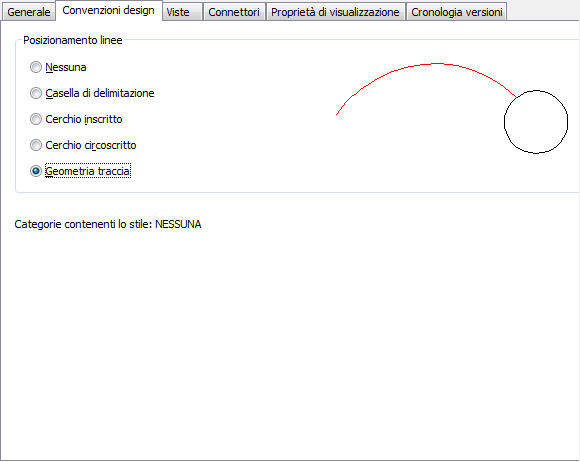

- Nel riquadro destro fare clic sulla scheda Convenzioni design.
- Selezionare un metodo di posizionamento per le linee schematiche, i fili o le linee idrauliche in base allo stile:
Per terminare… Selezionare… In corrispondenza del punto di connessione
Nessuna In corrispondenza del bordo di una casella di delimitazione nascosta
Casella di delimitazione In corrispondenza del bordo di un cerchio inscritto in una casella di delimitazione nascosta
Cerchio inscritto In corrispondenza del bordo di un cerchio circoscritto all'esterno di una casella di delimitazione nascosta
Cerchio circoscritto In corrispondenza del bordo
Geometria traccia - Fare clic su OK.
Il contenuto esistente che utilizza lo stile viene aggiornato automaticamente. Per default il metodo viene utilizzato per tutti i nuovi elementi di contenuto.
