I Piani di lavoro definiscono l'orientamento in cui si lavora. Forniscono accesso a viste quali la vista anteriore, sinistra, destra o superiore, che consentono di creare contenuto.
Per aggiungere piani di lavoro su cui creare la geometria, i percorsi e i vincoli del modello, attenersi alla procedura descritta di seguito. Per evitare confusione è opportuno visualizzare un solo piano di lavoro, salvo il caso in cui si utilizzino piani di lavoro di offset o di riferimento. Le seguenti istruzioni si riferiscono al browser delle parti. Il browser delle parti si trova sotto la barra multifunzione alla sinistra dell'area di disegno.
- Nel browser delle parti espandere Modellazione.
- Fare clic con il pulsante destro del mouse su Piani di lavoro, quindi scegliere Aggiungi piano di lavoro.
Viene visualizzata la finestra di dialogo Crea piano di lavoro.
- Fare clic su Default, quindi su OK.
Vengono creati il piano ZX, il piano YZ e il piano XY.
-
Per visualizzare i piani di lavoro nell'area di modellazione, nel gruppo mobile Vista, fare clic su menu a discesa Viste
.
- Nel browser delle parti espandere Piani di lavoro.
Quando si seleziona un piano di lavoro nel browser delle parti, il piano viene evidenziato nell'area di modellazione.

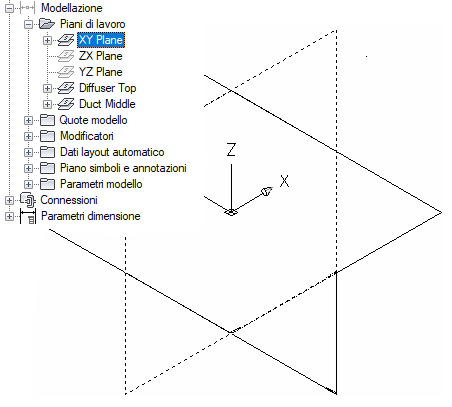

Selezione del piano ZX
- Per evitare confusione, utilizzare un solo piano di lavoro visibile alla volta. Nel browser delle parti, fare clic con il pulsante destro del mouse su Piano ZX, quindi scegliere Visibile. Procedere analogamente per il piano XY.
Le icone Piano ZX e Piano XY non sono disponibili (disattivate). Il piano YZ è l'unico piano visibile nell'area di modellazione.
