In AutoCAD MEP 2022 toolset è possibile utilizzare i vani per modellare le aree interne delle stanze, come descritto in Aggiunta di vani alla pianta del piano. I vani possono essere raggruppati in zone che vengono effettivamente utilizzate per il riscaldamento e il raffreddamento. Per ulteriori informazioni, vedere Associazione di vani a zone.
Dopo aver creato i vani e averli raggruppati in zone, è possibile esportare le relative informazioni in un file gbXML (Green Building XML) procedendo nel modo indicato di seguito.
- Fare clic su
gbXML. Se necessario, eseguire lo scorrimento verso il basso per individuare il comando.

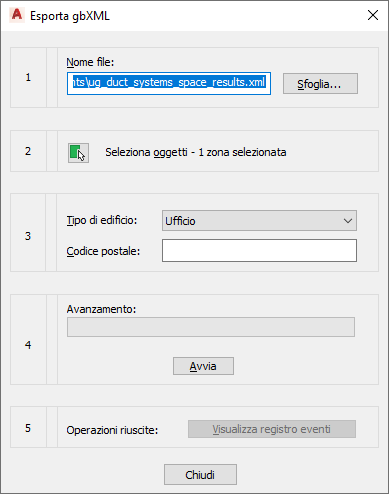

- Nella finestra di dialogo Esporta gbXML, in Nome file specificare un nome file e una cartella.
- Fare clic su Seleziona oggetti per scegliere le zone da esportare.
- Specificare un tipo di edificio e il codice postale.
- Fare clic su Avvia.
- Se durante il processo di esportazione si verificano errori, per ulteriori informazioni sugli errori fare clic su Visualizza registro eventi.
