- Nell'area di lavoro Tubature, fare clic su

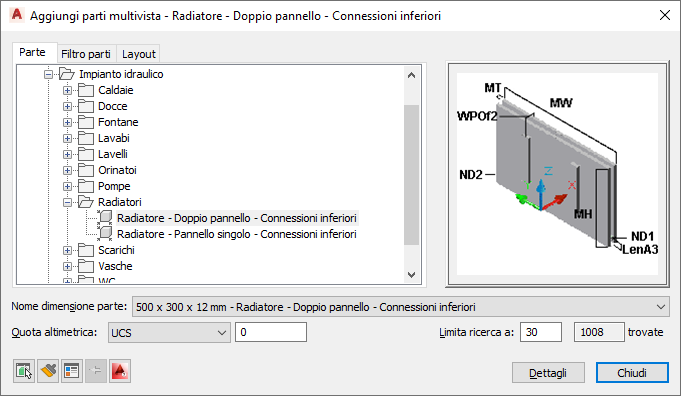

. - Individuare Impianto idraulico-Radiatori nella vista struttura della finestra di dialogo Aggiungi parti multivista quindi, in Nome dimensione parte, selezionare una dimensione dall'elenco.
È possibile selezionare una dimensione parte per il radiatore oppure fare in modo che la dimensione appropriata venga calcolata automaticamente nella scheda Layout (tale procedura verrà descritta in seguito).
- In Quota altimetrica, selezionare un valore.
- (Facoltativo) Fare clic sulla casella di controllo Visualizza/nascondi parametri parte aggiuntivi per visualizzare o nascondere parametri aggiuntivi nella finestra di dialogo. Suggerimento: È possibile fare clic su Dettagli per visualizzare le dimensioni disponibili per il radiatore corrente.

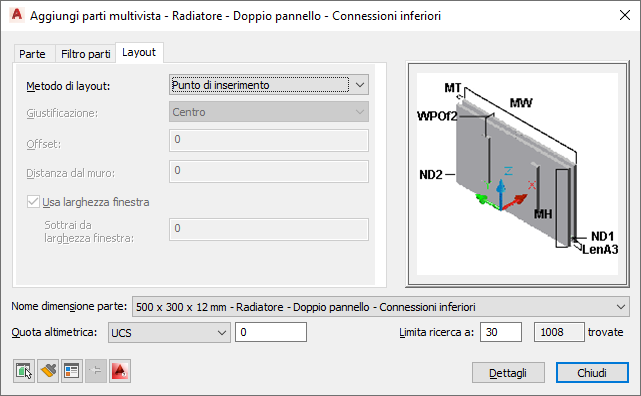

- Nella scheda Layout, in Metodo di layout, selezionare il metodo desiderato per l'aggiunta di radiatori al disegno.
Per... Procedere nel modo seguente... Posizionare radiatori in corrispondenza di ogni finestra nei vani selezionati Selezionare Vani. Posizionare radiatori in corrispondenza delle finestre selezionate Selezionare Finestre. Specificare due punti per ogni radiatore da posizionare Selezionare Due punti. Posizionare radiatori specificando i punti di inserimento Selezionare Punto di inserimento. Nella riga di comando verrà richiesto di specificare i punti di riferimento.
- Specificare le opzioni di posizionamento per i radiatori.
Per... Procedere nel modo seguente... Centrare ogni radiatore In Giustificazione, selezionare Centro. Posizionare ogni radiatore in modalità decentrata In Giustificazione selezionare Sinistra o Destra, quindi immettere una distanza in Offset. Posizionare ogni radiatore alla distanza specificata da un muro In Distanza dal muro, immettere un valore. - Se si desidera che le dimensioni del radiatore vengano calcolate automaticamente, selezionare Usa larghezza finestra. È inoltre possibile specificare un valore in Sottrai da larghezza finestra per ridurre la larghezza in base alla distanza specificata.
L'altezza e la profondità sono predefinite in base alle dimensioni parte selezionate.
- Selezionare gli oggetti o i punti da utilizzare per il posizionamento dei radiatori.
Se come metodo di layout è stato selezionato... Procedere nel modo seguente... Vani Selezionare uno o più vani nel disegno o nel riferimento esterno. I radiatori vengono posizionati in corrispondenza di ogni finestra nei vani selezionati, in base alle opzioni di posizionamento specificate. I radiatori vengono aggiunti al disegno in base alla posizione e alle quote altimetriche delle finestre specificate. Per ogni radiatore viene utilizzata la dimensione parte disponibile che si avvicina maggiormente alle informazioni specificate. Il relativo valore è inferiore a quello ottenuto sottraendo il valore specificato in Sottrai da larghezza finestra dalla larghezza della finestra.
Finestre Selezionare una o più finestre nel disegno o nel riferimento esterno e fare clic su un punto dell'edificio. Il radiatore viene posizionato in corrispondenza di ogni finestra selezionata.
Due punti Specificare il punto destro e il punto sinistro per ogni radiatore da aggiungere. Le opzioni di posizionamento vengono applicate alla linea definita dal punto destro e dal punto sinistro specificati. Le dimensioni del radiatore vengono calcolate utilizzando la distanza tra i due punti anziché la larghezza di una finestra.
Punto di inserimento Specificare il punto di inserimento. - Se lo si desidera, è possibile modificare le impostazioni nella finestra di dialogo Aggiungi parti multivista e aggiungere altri radiatori.
