Come disegnare un circuito interno

  1. Aggiungere un tubo, come indicato in Creazione di un sistema di tubature.

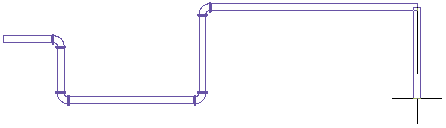

  2. Nel disegno, specificare un punto iniziale per il tratto di tubo.
  3. Continuare a specificare i punti per definire la geometria del tratto di tubo.

    Quando si crea un tratto di tubo, i raccordi vengono inseriti in base alla preferenza percorso e alle impostazioni delle preferenze layout tubo. Se si crea il layout della geometria per cui non è stata specificata alcuna parte nelle preferenze o se la parte è disponibile ma la dimensione o l'angolo specificato non lo è, viene richiesto di effettuare una sostituzione.

    Suggerimento: Il compasso, gli snap ad oggetto, gli snap di AutoCAD MEP 2022 toolset, la modalità orto e le linee di puntamento sono strumenti utilizzabili per la creazione di un tratto di tubo.
  4. Per creare un nuovo tratto, immettere n (Nuovo tratto) alla riga di comando e specificare le impostazioni nel riquadro proprietà.
  5. Nota: Quando si aggiungono tratti di tubo, in AutoCAD MEP 2022 toolset vengono inseriti simboli di salita e di discesa in base allo stile di salita/discesa assegnato al sistema del tratto.
