Come configurare stili di staffa

Uno stile di staffa specifica due stili di elemento strutturale, che definiscono:

• Il tipo di barra scorrevole da utilizzare
• Il tipo di canale da utilizzare

Tali stili di elemento strutturale devono essere creati prima degli stili di staffa.

Suggerimento: Per creare uno stile di elemento strutturale, passare all'area di lavoro Architettura, fare clic su scheda Gestisci gruppo Stile e visualizzazione Autocomposizione elemento strutturale e creare uno stile .

Per creare uno stile di staffa

1. Fare clic su scheda Gestisci gruppo Stile e visualizzazione Gestione stili .
   1. Nel riquadro sinistro espandere Oggetti multifunzionali, quindi selezionare la categoria Stili staffa.

      Se il nodo Stili staffa non è disponibile in Oggetti multifunzionali, per aggiungere una staffa al disegno immettere HANGERADD alla riga di comando e seguire le istruzioni visualizzate.

2. Creare lo stile e configurarne le proprietà generali come descritto in Creazione di stili.

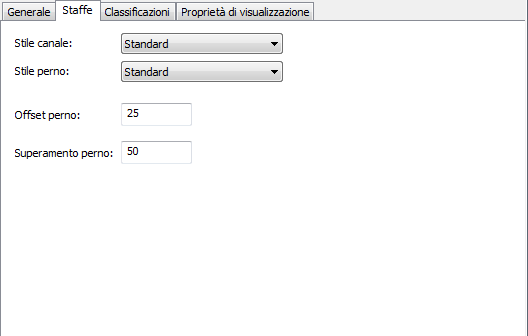

3. Fare clic sulla scheda Staffe.


4. In Stile canale selezionare lo stile di elemento strutturale da utilizzare per il canale.
   Attenzione: Sono disponibili per la selezione gli stili di elemento strutturale del disegno corrente che includono nel rispettivo nome o descrizione le parole staffa e canale.
5. In Stile perno selezionare lo stile di elemento strutturale da utilizzare per il perno.
   Attenzione: Sono disponibili per la selezione gli stili di elemento strutturale del disegno corrente che includono nel rispettivo nome o descrizione le parole staffa e perno.
6. In Offset perno immettere la distanza da lasciare tra l'estremità del supporto e il perno.
7. In Superamento perno immettere la distanza da lasciare tra la parte inferiore del supporto e l'estremità finale del perno.
