In AutoCAD MEP 2022 toolset vengono visualizzati i simboli che indicano condizioni inusuali nel layout. Ad esempio, la simbologia salita/discesa rappresenta la direzione della quota altimetrica di segmenti verticali nel layout per ogni vista ortogonale predefinita (dall'alto, dal basso, da sinistra, da destra, anteriore o posteriore).
È possibile visualizzare oggetti in modo diverso in base alla quota altimetrica. È inoltre possibile modificare l'aspetto di linee nascoste, layer, tipi o colori di linea di oggetti intersecanti o sovrapposti ubicati in diverse quote altimetriche nelle viste piane bifilari. Ad esempio, in AutoCAD MEP 2022 toolset le linee nascoste vengono visualizzate con trattini, come mostrato di seguito.

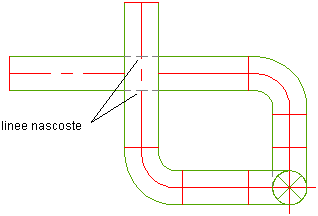

Linee nascoste visualizzate con trattini
