Come utilizzare in modo trasparente una progressiva e uno scostamento per specificare la posizione di un punto

È possibile specificare la posizione di un punto mediante una progressiva ed uno scostamento lungo un tracciato.

È necessario che la Carta corrente contenga un tracciato e che il valore della progressiva specificata sia compreso entro l'estensione del tracciato stesso.

1. Quando viene richiesto di immettere un punto in un comando, procedere in uno dei seguenti modi:
   • Fare clic sulla scheda Trasparente gruppo Piano Scostamento progressiva Trova.
   • Fare clic con il pulsante destro del mouse per visualizzare il menu contestuale Comandi trasparenti Scostamento progressiva.
   • Attivare la barra degli strumenti Comandi trasparenti, quindi selezionare Scostamento progressiva .
   • Immettere 'so.
2. Selezionare il tracciato da cui si desidera calcolare i valori di scostamento.

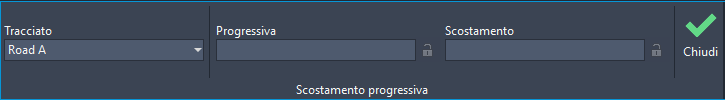

   Viene visualizzata la scheda contestuale della barra multifunzione dello scostamento di progressiva.


3. Specificare una progressiva immettendo un valore di progressiva nella barra multifunzione o nella riga di comando oppure facendo clic nella Carta.
   Suggerimento: È possibile bloccare il valore della progressiva facendo clic sull'icona a forma di lucchetto accanto al campo Progressiva nella barra multifunzione oppure utilizzando l'opzione di blocco della riga di comando. Il blocco del valore consente di utilizzare lo stesso valore di progressiva ripetutamente senza che venga richiesto di immettere un valore.
4. Specificare una distanza di scostamento immettendo un valore di scostamento nella barra multifunzione o nella riga di comando oppure facendo clic nella Carta.
   Suggerimento: È possibile bloccare il valore di scostamento facendo clic sull'icona a forma di lucchetto accanto al campo Scostamento nella barra multifunzione oppure utilizzando l'opzione di blocco della riga di comando. Il blocco del valore consente di utilizzare lo stesso valore di scostamento ripetutamente senza che venga richiesto di immettere un valore.

   Le coordinate del punto vengono calcolate.

5. Se richiesto, immettere una quota altimetrica. Per ulteriori informazioni, vedere Come immettere una quota altimetrica per un comando trasparente.
   Nota: La richiesta di immettere la quota altimetrica a livello dei comandi trasparenti viene controllata dall'impostazione dell'opzione Richiedi punti 3D. Per ulteriori informazioni, vedere Informazioni sulle impostazioni dei comandi trasparenti.
6. Continuare a selezionare i punti specificando progressive e scostamenti oppure selezionare un tracciato diverso dall'elenco a discesa Tracciato.
7. Premere ESC oppure fare clic su Chiudi nella scheda contestuale Scostamento progressiva per terminare il comando trasparente.
