Utilizzare questo comando per modificare la profondità di parti della rete in pressione basata su una parte.
- Selezionare una rete in pressione basata su parti. Viene visualizzata la scheda contestuale Reti in pressione della barra multifunzione.
- Nel gruppo Modifica, fare clic su Modifica rete
Strumenti di layout profilo
Trova.
- Fare clic su Modifica quota altimetrica Trova.
- Selezionare le parti da modificare.
- Specificare il punto base e il punto finale. Questi punti definiscono la profondità e la direzione (positiva o negativa) della modifica alla quota altimetrica.
Progressive, lunghezze e angoli di curvatura non vengono alterati quando si modificano le quote altimetriche. I collegamenti tra le parti che vengono spostate sono mantenuti, ma vengono spezzati in corrispondenza dei punti iniziali e finali della selezione.

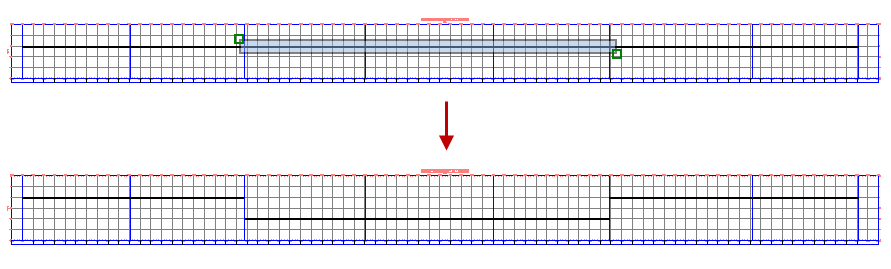

Nell'illustrazione che segue viene mostrata la selezione delle parti da modificare e la conseguente alterazione delle loro quote altimetriche.
