Come creare punti in corrispondenza di un'intersezione Distanza/Perpendicolare

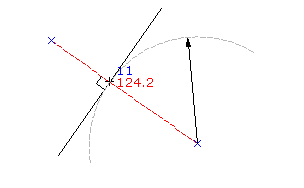

Crea un punto che è radiale rispetto ad un cerchio e ad un punto selezionato.

Specificare i valori selezionando i punti nella Carta, utilizzando i comandi trasparenti oppure immettendo i valori nella riga di comando.

1. Selezionare le impostazioni e creare gli stili, i layer, i gruppi di punti e gli identificatori di descrizione.
2. Scheda Inizio gruppo Crea dati di profili terreno menu Punti Crea punti - Intersezioni Distanza/Perpendicolare .
3. Specificare il punto radiale in uno dei seguenti modi:
   • Fare clic su un punto nella Carta.
   • Utilizzare i comandi trasparenti per specificare il punto.
4. Specificare il raggio in uno dei seguenti modi:
   • Immettere un valore di raggio.
   • Fare clic su un punto nella Carta.
   • Utilizzare i comandi trasparenti per specificare il raggio.
5. Immettere una descrizione oppure premere Invio per ignorarla.
6. Immettere una quota altimetrica per il punto oppure premere Invioper ignorarla.
7. Specificare il punto perpendicolare in uno dei seguenti modi:
   • Fare clic su un punto nella Carta.
   • Utilizzare i comandi trasparenti per specificare il punto perpendicolare.
   Nota: Molti fattori influenzano la modalità di visualizzazione del punto. Per ulteriori informazioni, vedere Informazioni sul controllo dell'aspetto dei punti in una Carta.
8. Immettere una descrizione oppure premere Invio per ignorarla.
9. Immettere una quota altimetrica per il punto oppure premere Invioper ignorarla.
