Creazione di un punto in base ad uno scostamento progressiva da un asse di rilievo

È possibile creare un nuovo punto utilizzando uno scostamento da una progressiva sull'asse corrente.

Come creare un punto in base ad uno scostamento progressiva nella Finestra dei comandi di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Fare clic sul menu Asse Progressiva/Scostamento.
3. Immettere l'identificatore del punto da creare.
   Nota: Se la numerazione automatica dei punti è attiva, viene visualizzato il numero di punto successivo.
4. Immettere la progressiva del nuovo punto, ovvero un valore positivo o negativo.
5. Immettere lo scostamento del nuovo punto, ovvero un valore positivo o negativo.
6. Facoltativamente, immettere una descrizione per il punto.

Come creare un punto in base ad uno scostamento utilizzando il linguaggio comando di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Alla riga di comando, immettere:

   CL PT (punto 1) [progressiva] (scostamento) (angolo di confluenza) (descrizione)

Esempio della riga di comando

BEGIN CL1

NE 1 1000 1000

NE 2 1000 1500

NE 3 1300 1700

END

CL IS CL1

CL PT 100 200

! POINT 100 NORTH: 1000.0000 EAST: 1200.0000 ELEV: <Nullo>

CL PT 101 450 -91.44

! POINT 101 NORTH: 1000.0000 EAST: 1200.0000 ELEV: <Nullo>

102 600 152.4 50

! POINT 102 NORTH: 1000.0000 EAST: 1200.0000 ELEV: <Nullo>

Il punto 100 viene posizionato nella progressiva 200 con uno scostamento pari a zero. Il punto 101 viene posizionato nella progressiva 450 con una distanza di scostamento sinistra pari a 91.44 m. Il punto 102 viene posizionato nella progressiva 600 con una distanza di scostamento destra pari a 152.4 m e un angolo di confluenza di 50 gradi.

Nota: Per l'input del punto 102 viene utilizzata la ripetizione del comando. Angoli e distanze sono espressi nelle unità correnti, a meno che non si digiti un suffisso completo.

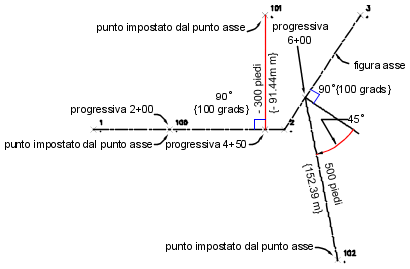

Punto dell'asse creato in base ad uno scostamento progressiva

Sintassi dei comandi

CL PT (punto 1) [progressiva] (scostamento) (angolo di confluenza) (descrizione)

Parametro	Definizione
punto 1	Identificatore punto del nuovo punto. Se la numerazione automatica dei punti è attiva, non è necessario assegnare un numero di punto.
progressiva	Progressiva nella quale impostare il punto.
scostamento	Componente facoltativo che specifica la distanza dall'asse al nuovo punto. Uno scostamento negativo imposta il punto a sinistra dell'asse mentre uno scostamento positivo lo imposta a destra.
angolo di confluenza	Componente facoltativo che specifica l'angolo in senso orario per la deviazione del punto dall'asse che consente di creare scostamenti non perpendicolari. Digitare questo valore nelle unità angolari correnti, ovvero GMS, gradi, gradi decimali, radianti o millesimi di pollice.
descrizione	Descrizione facoltativa associata al punto.
