Definizione di un asse di rilievo

Per definire un asse, specificare un nome di figura, una progressiva iniziale e un numero di punto iniziale.

Se si utilizza un punto esterno all'asse per determinare la progressiva iniziale, viene stabilita una linea perpendicolare e tale intersezione rappresenta la progressiva iniziale. È pertanto necessario che qualsiasi punto venga utilizzato per stabilire la progressiva iniziale sia adiacente ad un tratto dell'asse.

Come definire un asse dal menu della Finestra dei comandi di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Fare clic sul menu Asse Definisci asse figura
3. Immettere il nome di una figura per l'asse.
4. Immettere il valore per la progressiva iniziale.
5. Immettere l'identificatore punto della progressiva iniziale, ovvero la posizione dalla quale iniziare la quotatura progressive. La progressiva iniziale è data dall'intersezione perpendicolare tra l'identificatore punto della progressiva iniziale e l'asse.

Come definire un asse utilizzando il linguaggio comandi di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Alla riga di comando, immettere:

   CL IS [figura] (progressiva) (punto)

Esempio della riga di comando

Nell'esempio che segue la parte iniziale di questa sequenza di comandi descrive come disegnare la figura dell'asse.

BEGIN CL1

NE 1 1000 1000

NE 2 1000 1500

NE 3 1300 1700

END

NE 4 1100 1100

CL IS CL1 500 4

! Figure CL1 è l'asse corrente.

! Progressiva iniziale: 400.00 Progressiva finale: 1260.56

Figure CL1 è l'asse corrente. Se si assegna al punto 4 la progressiva 5+00, l'asse inizierà nella progressiva 4+00.

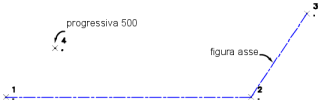

Figura dell'asse

Sintassi dei comandi

CL IS [figura] (progressiva) (punto)

Parametro	Definizione
figura	Figura da utilizzare come asse.
progressiva	Progressiva di definizione dell'asse. Se non si digita un numero di punto, è quella che si trova all'inizio della figura. Se si digita un numero di punto, la progressiva si trova nel punto specificato. Se non si specifica alcuna progressiva, viene utilizzata la progressiva 0+00 di default.
punto	Punto di riferimento facoltativo per la progressiva. Non è necessario che il punto specificato si trovi sull'asse, ma deve essere adiacente a questo, ovvero non deve trovarsi oltre i punti finali.
