Creazione di un punto da una linea base di rilievo mediante una progressiva e uno scostamento

Il comando Progressiva/Scostamento consente di creare un nuovo punto specificando una progressiva su una linea base e una distanza di scostamento in riferimento ad una linea base esistente.

Come creare un punto in base ad una progressiva e uno scostamento dalla Finestra dei comandi di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Fare clic sul menu Linea base Progressiva/Scostamento.
3. Immettere l'identificatore del punto da creare.
   Nota: Se la numerazione automatica dei punti è attiva, viene visualizzato il numero di punto successivo.
4. Immettere la progressiva del nuovo punto, ovvero un valore positivo o negativo.
5. Immettere lo scostamento del nuovo punto, ovvero un valore positivo o negativo.
6. Facoltativamente, immettere una descrizione del nuovo punto.

Come creare un punto in base ad uno scostamento da una linea base utilizzando il linguaggio comando di rilievo

1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete da modificare e scegliere Finestra dei comandi di rilievo.
2. Alla riga di comando, immettere:

   BL PT (punto 1) [progressiva] (scostamento) (descrizione)

Esempio della riga di comando

NE 1 1000 1000

STN 1

ZD 2 100 121.92

BL IS 1 2 0

BL PT 3 220 15.24

! POINT 3 NORTH: 946.7889 EAST: 1214.0113 ELEV:<Nullo>

BL PT 4 270 -15.24

! POINT 4 NORTH: 968.1235 EAST: 1268.5445 ELEV: <Nullo>

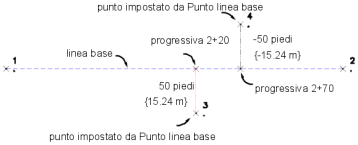

Al punto 3 viene applicata una distanza di scostamento pari a 15.24 a destra della linea base nella progressiva 2+20 e al punto 4 viene applicata una distanza di scostamento pari a 15.24 a sinistra della linea base nella progressiva 2+70. Le distanze sono espresse nelle unità correnti, a meno che non si digiti un suffisso completo.

Linea base creata in base ad una distanza di scostamento

Sintassi dei comandi

BL PT (punto 1) [progressiva] (scostamento) (descrizione)

Parametro	Definizione
punto 1	Identificatore punto del nuovo punto. Se la numerazione automatica dei punti è attiva, non è necessario assegnare un numero di punto.
progressiva	Posizione della progressiva del punto assegnato. Digitare la progressiva nelle unità di distanza correnti. Alcuni esempi di voci di progressiva sono 0, 50 e 100. Il valore 150 indica, ad esempio, che la progressiva si trova a 150 piedi o metri lungo la linea base.
scostamento	Distanza di scostamento facoltativa dalla linea base.
descrizione	Descrizione facoltativa associata al punto.
