Creare un nuovo vertice da un vertice esistente nella figura utilizzando un azimut e una distanza. Per il corretto funzionamento di questo comando è necessario che nella figura sia presente almeno un vertice.
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sul nome di una rete
Finestra dei comandi di rilievo. - Alla riga di comando, immettere:
FIGURE AZ-DIST [azimut] [distanza]
Esempio della riga di comando
BEGIN 1_95
FIG NE 2000 2000
FIG ZD 50.5556 91.440
AZIMUTH: 50.5556 DISTANCE: 91.4400
NORTH: 2057.6291 EAST: 2070.9941
CRV DELTA 152.400 9.1440
CRV LENGTH -243.840 152.400
END

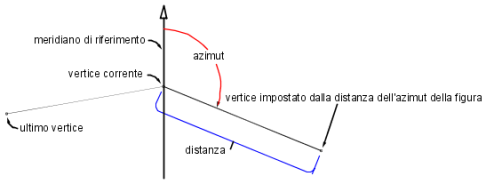

Di seguito viene illustrato il comando Azimut distanza:
Sintassi dei comandi
FIGURE AZ-DIST [azimut] [distanza]
Sinonimo del comando
FIG ZD
| Parametro | Definizione |
|---|---|
| azimut | Azimut desiderato dal vertice corrente al nuovo vertice. Immettere questo valore nelle unità angolari correnti del database rilievi, ovvero GMS, gradi, gradi decimali, radianti o millesimi di pollice. |
| distanza | Distanza dal vertice corrente nella figura al nuovo vertice. Immettere questo valore nelle unità di distanza correnti del database rilievi. |
