Utilizzare il comando Angolo distanza (AD) per creare rapidamente un punto in base ad un angolo e una distanza.
Creare un punto utilizzando un angolo ruotato da una linea di riferimento specificata o da un punto ribattuto determinato in precedenza. È inoltre possibile utilizzare un angolo verticale o una distanza verticale per individuare il punto.
Come creare un'osservazione in base ad un angolo e una distanza utilizzando il linguaggio comandi
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete alla quale si desidera aggiungere punti e scegliere Finestra dei comandi di rilievo.
- Alla riga di comando, immettere:
AD (punto) [angolo] [distanza] (descrizione)
Come creare un'osservazione in base ad un angolo, una distanza e un angolo verticale utilizzando il linguaggio comandi
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete alla quale si desidera aggiungere punti e scegliere Finestra dei comandi di rilievo.
- Alla riga di comando, immettere:
AD VA (punto) [angolo] [distanza] [angolo verticale] (descrizione)
Come creare un'osservazione in base ad un angolo, una distanza e una distanza verticale utilizzando il linguaggio comandi
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete alla quale si desidera aggiungere punti e scegliere Finestra dei comandi di rilievo.
- Alla riga di comando, immettere:
AD VD (punto) [angolo] [distanza] [distanza verticale] (descrizione)
Esempi
In questo esempio viene creato il punto 103, che viene posizionato ruotando un angolo orizzontale di 80°20'40" a destra ad una distanza di 100 unità dal punto strumento con la descrizione WELL. Poiché non è stato fornito alcun metodo di determinazione della differenza verticale, la quota altimetrica sarà <Nulla>.
AD 103 80.2040 100 WELL
In questo esempio viene creato il punto 101, che viene posizionato ruotando un angolo orizzontale di 100°20'45" a destra dal punto ribattuto e utilizzando un angolo verticale di 91°15'15" ad una distanza di 100 unità dal punto strumento con la descrizione IP.
AD VA 101 100.2045 100 91.1515 IP
In questo esempio viene creato il punto 102, che viene posizionato ruotando un angolo orizzontale di 90°30'30" a destra dal punto ribattuto e utilizzando una distanza verticale di -1.5 unità ad una distanza di 200 unità dal punto strumento con la descrizione EL.
AD VD 102 90.3030 200 -1.5 EL

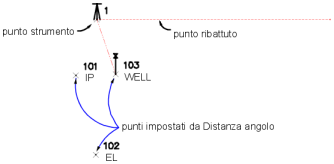

Punti creati mediante il comando Angolo distanza:
Il punto 101 viene posizionato ruotando un angolo orizzontale di 100°20'45" a destra dal punto ribattuto e utilizzando un angolo verticale di 91°15'15" ad una distanza di 100 unità dal punto strumento con la descrizione IP.
Il punto 102 viene posizionato ruotando un angolo orizzontale di 90°30'30" a destra dal punto ribattuto e utilizzando una distanza verticale di -1.5 unità ad una distanza di 200 unità dal punto strumento con la descrizione EL.
Il punto 103 viene posizionato ruotando un angolo orizzontale di 80°20'40" a destra ad una distanza di 100 unità dal punto strumento con la descrizione WELL. Poiché non è stato fornito alcun metodo di determinazione della differenza verticale, la quota altimetrica sarà <Nulla>.
Sintassi dei comandi
AD (punto) [angolo] [distanza] (descrizione)
oppure
AD VA (punto) [angolo] [distanza] [angolo verticale] (descrizione)
oppure
AD VD (punto) [angolo] [distanza] [distanza verticale] (descrizione)
| Parametro | Definizione |
|---|---|
| punto | Identificatore punto assegnato. Se la numerazione automatica dei punti è attiva, non è necessario assegnare un numero di punto. |
| angolo | Angolo orizzontale misurato. Si presuppone che sia in senso orario (a destra). Utilizzare un numero negativo (-) per ruotare in senso antiorario (verso sinistra). Esprimere i valori nelle unità correnti, ovvero gradi minuti secondi (G.MS), gradi, gradi decimali (G.GG), radianti o millesimi di pollice. |
| distanza | Distanza dal punto strumento al punto posizionato. Se non diversamente specificato, viene misurata nelle unità correnti. Si suppone che la distanza sia una distanza orizzontale a meno che non venga utilizzato un angolo verticale. In questo caso, la distanza verrà riconosciuta come distanza di pendenza. |
| angolo verticale | Direzione dell'angolo verticale (zenit, orizzontale o nadir). Specificare l'angolo verticale nelle unità angolari correnti. |
| distanza verticale | Differenza di quota altimetrica dallo strumento al prisma. Se il prisma è più alto dello strumento, il valore sarà positivo. |
| descrizione | Descrizione facoltativa associata al punto. |
