Come specificare una pendenza percentuale o una pendenza tra punti su più linee caratteristiche

Utilizzare il comando Imposta pendenza %/pendenza tra linee caratteristiche per modificare la pendenza % o la pendenza tra vertici su due o più linee caratteristiche intersecanti.

Per essere considerate intersecanti, le linee caratteristiche devono presentare entrambe un vertice planimetrico o un punto quota altimetrica in corrispondenza della loro intersezione. Prima di utilizzare questo comando, è possibile utilizzare il comando Inserimento punti in posizioni intersecanti per inserire punti del vertice planimetrico o punti quota altimetrica sulle linee caratteristiche nella stessa area delimitata di intersezione.

Nota: Le linee caratteristiche intersecanti non devono necessariamente trovarsi nella stessa area delimitata.

È necessario evidenziare il punto di connessione della linea caratteristica quando si selezionano i punti. Quando si sposta il cursore su di esso per evidenziare il simbolo, viene evidenziato un punto.

1. Fare clic sulla scheda Modifica gruppo Modifica quote altimetriche Imposta pendenza %/pendenza tra linee caratteristiche .
2. Selezionare una delle linee caratteristiche connesse.
3. Fare clic per selezionare il punto iniziale del segmento da modificare.
   Nota: Il punto iniziale non può corrispondere all'intersezione di due linee caratteristiche.
4. È possibile anche specificare la quota altimetrica del punto iniziale immettendo una quota altimetrica.

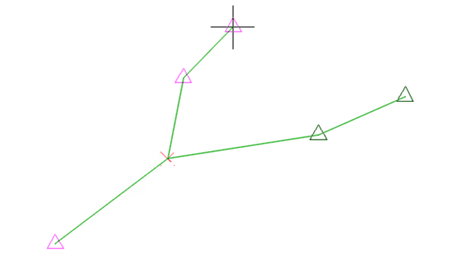

5. Spostare il cursore su ciascuno dei punti sulle linee caratteristiche intersecanti da modificare.
   Quando si sposta il cursore su ciascun punto, viene evidenziato il simbolo.

   Nota: È necessario evidenziare tutti i punti di connessione delle linee caratteristiche. Quando si selezionano i punti, ogni punto di intersezione a cui sono connesse le linee caratteristiche deve essere evidenziato, altrimenti nessuno dei segmenti desiderati verrà selezionato. Ad esempio, per selezionare il punto finale su una terza linea caratteristica, è necessario evidenziare non solo la prima intersezione, ma anche l'intersezione tra la seconda e la terza linea caratteristica.
6. Fare clic per selezionare il punto finale del segmento da modificare.
7. Per stabilire la pendenza % o la pendenza tra il punto iniziale e finale, effettuare una delle operazioni seguenti:
   • Specificare una pendenza %.
   • Immettere Pendenza e specificare una pendenza.

Suggerimenti per l'utilizzo del comando Imposta pendenza %/pendenza tra linee caratteristiche

• Quando si selezionano i punti, ogni punto di intersezione a cui sono connesse le linee caratteristiche deve essere evidenziato, altrimenti nessuno dei segmenti desiderati verrà selezionato.
• Per annullare la selezione di un punto, assicurarsi di passare con il cursore esattamente sopra il punto.
• Non è possibile annullare la selezione del primo punto.
• Se si immette l'opzione Punto finale alla riga di comando per selezionare un punto finale differente, è necessario prima riselezionare tutti gli altri punti, tranne il punto iniziale, prima di selezionare il nuovo punto finale.
• Non è supportato l'utilizzo del comando Imposta pendenza %/pendenza tra linee caratteristiche su più linee caratteristiche che iniziano e terminano nello stesso punto, formando un perimetro chiuso.
