Utilizzare questa scheda per regolare le condotte connesse ad un unico pozzetto. Questa scheda elenca inoltre i drenaggi che fanno riferimento al pozzetto.
La scheda Connessioni consente di visualizzare e modificare in modo rapido le proprietà di rilievo per le condotte connesse ai pozzetti. Ad esempio, è possibile utilizzare questa scheda per modificare le seguenti proprietà per le condotte connesse al pozzetto selezionato:
- Diametro interno
- Larghezza interna
- Quota altimetrica fondo
- Quota altimetrica asse
- quota altimetrica sommità
È possibile utilizzare questa scheda per eseguire rapidamente una serie di modifiche alle condotte connesse ad un pozzetto. È possibile allineare le quote altimetriche su più condotte connesse al pozzetto in base alla quota altimetrica del fondo, della sommità o dell'asse di una condotta selezionata.
Le seguenti informazioni descrivono le proprietà visualizzate nella scheda Connessioni.
Condotte collegate
- Nome
-
Visualizza il nome del pozzetto corrente e di ciascuna condotta ad esso connessa. Di sola lettura.
- Status
-
Visualizza lo stato corrente di ciascuna condotta connessa al pozzetto. Di sola lettura.
- Descrizione
-
Visualizza la descrizione di ciascuna condotta connessa al pozzetto. Di sola lettura.
- Diametro interno
-
Consente di specificare il diametro interno per le condotte circolari. Modificabile.
- Larghezza interna
-
Consente di specificare la larghezza interna per le condotte che non hanno una forma circolare (rettangolari). Modificabile.
- Altezza interna
-
Consente di specificare l'altezza interna per le condotte che non hanno una forma circolare (rettangolari). Modificabile.
- Quota altimetrica fondo
-
Consente di specificare la quota altimetrica del fondo della condotta. Modificabile.
- Quota altimetrica asse
-
Consente di specificare la quota altimetrica dell'asse della condotta. Modificabile.
- Quota altimetrica sommità
-
Consente di specificare la quota altimetrica della sommità della condotta. Modificabile.
- Pendenza
-
Consente di specificare la pendenza della condotta in uscita dal pozzetto. Di sola lettura.
- Interno/Esterno
-
Visualizza la direzione del flusso della condotta, indicando i flussi in entrata o in uscita dal pozzetto. Di sola lettura.
- Da pozzetto
-
Visualizza il nome del pozzetto connesso all'altro punto finale della condotta. Di sola lettura.

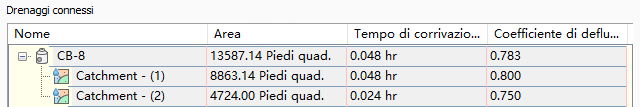

Drenaggi connessi
Visualizza i drenaggi connessi al pozzetto.
Se non è presente alcun drenaggio connesso al pozzetto, è possibile immettere i valori di drenaggio direttamente nei campi Area, Tempo di corrivazione e Coefficiente di deflusso ponderato.
- Nome
-
Visualizza il nome del pozzetto corrente e tutti i drenaggi ad esso connessi.
- Area
-
Visualizza l'area di ciascun drenaggio e l'area totale dei drenaggi connessi.
- Tempo di corrivazione
-
Visualizza il tempo di corrivazione di ciascun drenaggio e il tempo di corrivazione massimo per tutti i drenaggi connessi.
- Coefficiente di deflusso ponderato
-
Visualizza il coefficiente di deflusso per ciascun drenaggio e il coefficiente di deflusso ponderato per tutti i drenaggi connessi.
