Utilizzare il comando di orientamento e distanza (BD) per creare un'osservazione in riferimento al punto occupato utilizzando l'orientamento e la distanza.
Come creare un'osservazione in base ad un orientamento e una distanza utilizzando il linguaggio comandi
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete alla quale si desidera aggiungere punti e scegliere Finestra dei comandi di rilievo.
- Alla riga di comando, immettere:
BD (punto) [orientamento] [quadrante] [distanza] (descrizione)
Come creare un'osservazione in base ad un orientamento, una distanza e un angolo verticale utilizzando il linguaggio comandi
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete alla quale si desidera aggiungere punti e scegliere Finestra dei comandi di rilievo.
- Alla riga di comando, immettere:
BD VA (punto) [orientamento] [quadrante] [distanza] [angolo verticale] (descrizione)
Come creare un'osservazione in base ad un orientamento, una distanza e una distanza verticale utilizzando il linguaggio comandi
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete alla quale si desidera aggiungere punti e scegliere Finestra dei comandi di rilievo.
- Alla riga di comando, immettere:
BD VD (punto) [orientamento] [quadrante] [distanza] [distanza verticale] (descrizione)
Esempi
Nell'esempio che segue viene illustrato l'utilizzo del comando BD quando le unità sono impostate sui piedi:
NE 1 100 100
STN 1
BD 2 45 1 100 PT
! BEARING: N 45-00-00 E DISTANCE: 100.0000
! POINT 2 NORTH: 170.7107 EAST: 170.7107
! ELEV: <Nulla>
Questa sintassi crea il punto 2 in base all'orientamento e alla distanza specificate.

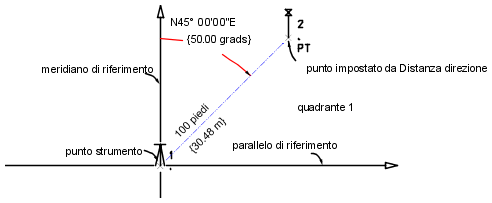

Punto creato con il comando BD:
Il punto 2 viene posizionato ruotando un orientamento di 45°0'0" (50 gradi) nel Quadrante 1 (NE) ad una distanza di 100 piedi dal punto strumento con la descrizione PT.
Sintassi dei comandi
BD (punto) [orientamento] [quadrante] [distanza] (descrizione)
oppure
BD VA (punto) [orientamento] [quadrante] [distanza] [angolo verticale] (descrizione)
oppure
BD VD (punto) [orientamento] [quadrante] [distanza] [distanza verticale] (descrizione)
| Parametro | Definizione |
|---|---|
| punto | Identificatore punto del nuovo punto. Se la numerazione automatica dei punti è attiva, non è necessario assegnare un numero di punto. |
| orientamento | Orientamento. Immettere questo valore nelle unità angolari correnti, ovvero GMS, gradi, gradi decimali, millesimi di pollice o radianti. |
| quadrante | Quadrante dell'orientamento. Specificare il quadrante utilizzando uno dei numeri seguenti: 1 (per NE), 2 (per SE), 3 (per SO) o 4 (per NO). |
| distanza | Distanza dal punto strumento al punto posizionato. Viene misurata nelle unità di distanza correnti. Si suppone che la distanza sia una distanza orizzontale a meno che non venga utilizzato un angolo verticale. In questo caso, la distanza verrà riconosciuta come distanza di pendenza. |
| angolo verticale | Direzione dell'angolo verticale (zenit, orizzontale o nadir). Digitare questo valore nelle unità angolari correnti, ovvero GMS, gradi, gradi decimali, millesimi di pollice o radianti. |
| distanza verticale | Differenza di quota altimetrica dallo strumento al prisma. Se il prisma è più alto dello strumento, il valore sarà positivo. |
| descrizione | Descrizione facoltativa associata al punto. |
