Come utilizzare in modo trasparente un orientamento e una distanza per specificare la posizione di un punto

È possibile specificare la posizione di un punto utilizzando un orientamento e una distanza da un punto di riferimento.

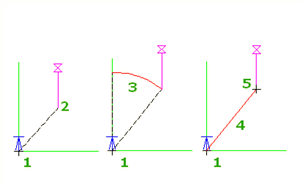

Viene utilizzato l'ultimo punto immesso, oppure è necessario specificare un punto corrente. Dal punto iniziale (1), specificare il quadrante (2), un orientamento (3) e una distanza (4) per specificare un punto (5).

Il punto di riferimento viene aggiornato ogni volta che viene immesso un punto.

1. Quando viene richiesto di immettere un punto all'interno di un comando, procedere in uno dei seguenti modi:
   • Fare clic sulla scheda Trasparente gruppo Piano Orientamento distanza Trova.
   • Fare clic con il pulsante destro del mouse per visualizzare il menu contestuale Comandi trasparenti Orientamento distanza.
   • Attivare la barra degli strumenti Comandi trasparenti, quindi selezionare Orientamento distanza .
   • Immettere 'bd.
2. Se non sono stati ancora immessi punti nel comando principale, specificare un punto temporaneo dal quale verranno misurati l'orientamento e la distanza.
3. Specificare un numero di quadrante facendo clic nella Carta o immettendo un valore compreso tra 1 e 4.
4. Specificare l'orientamento all'interno del quadrante facendo clic sulla Carta oppure immettendo un orientamento utilizzando le unità angolari per la Carta.
5. Specificare la distanza facendo clic nella Carta o immettendo un valore.
6. Se richiesto, immettere una quota altimetrica. Per ulteriori informazioni, vedere Come immettere una quota altimetrica per un comando trasparente.
   Nota: La richiesta di immettere la quota altimetrica a livello dei comandi trasparenti viene controllata dall'impostazione dell'opzione Richiedi punti 3D. Per ulteriori informazioni, vedere Informazioni sulle impostazioni dei comandi trasparenti.
