Finestra di dialogo Crea profilo di adattamento

Utilizzare questa finestra di dialogo per specificare le impostazioni da utilizzare durante la creazione di un profilo da interpolazione punti attraverso una serie di oggetti.

Dati di input

Tipo di input

Specifica il tipo di oggetti di origine (Blocchi AutoCAD, Polilinee 3D AutoCAD, Punti AutoCAD, Punti COGO, Profilo superficie o Linee caratteristiche) da cui creare il profilo di adattamento.

Opzioni di sfoltimento

Apre la finestra di dialogo Opzioni di sfoltimento relativa al profilo di adattamento, che consente di specificare le opzioni per aggiungere o rimuovere vertici durante l'utilizzo delle linee caratteristiche o delle entità AutoCAD 3D come dati di input.

Percorso 1

Specifica che il profilo viene creato attraverso un percorso singolo di punti di regressione.

Utilizzare questa opzione per creare un profilo dai dati campione dell'asse.

Percorso 2

Specifica che il tracciato viene creato tra due percorsi di punti di regressione.

Utilizzare questa opzione per creare un profilo dell'asse tra dati campione dei bordi della pavimentazione di una strada o i binari destro e sinistro.

Opzioni di interpolazione punti

Queste opzioni influiscono sulla modalità di applicazione dell'algoritmo di interpolazione punti ai dati di input.

Raggio massimo per la rilevazione delle curve

Specifica il raggio più ampio accettabile di curve create dai dati di input.

Nota: Questo valore è una stima. Per ottenere i risultati migliori, specificare un valore leggermente superiore al raggio più grande conosciuto nei dati di input.

Tipo di curva

Specifica il tipo di curva (Parabola o Arco circolare) creati tra le tangenti.

Metodo di disegno profilo

• Solo sopra: specifica che il profilo di adattamento viene disegnato al di sopra delle quote altimetriche dei dati di input.

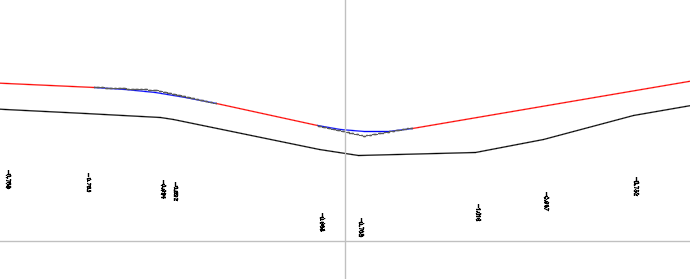

  Nella seguente illustrazione, il profilo di adattamento è disegnato al di sopra dei dati di input (un profilo di superficie).


• Consenti sopra e sotto: specifica che il profilo di adattamento verrà disegnato al di sopra e al di sotto delle quote altimetriche dei dati di input.

  Nella seguente illustrazione, il profilo di adattamento è disegnato al di sopra e al di sotto dei dati di input (un profilo di superficie).



Impostazioni per la creazione

Tracciato

Specifica il nome del tracciato principale. Ogni tracciato deve avere un nome univoco.

Profilo

Specifica il nome del profilo. Ad ogni profilo deve essere assegnato un nome univoco.

Stile profilo

Visualizza lo stile corrente. Fare clic sulla freccia per selezionare un altro stile di profilo.

Layer

Visualizza il layer su cui viene creato l'oggetto profilo. Fare clic sulla freccia per selezionare un altro layer.

Mostra rapporto

Apre la vista relativa al rapporto sul profilo di adattamento, in cui sono elencati i risultati della regressione da interpolazione punti, incluse le coordinate di ogni punto di regressione.

Scostamento etichetta

Crea etichette nella Carta che mostrano le informazioni di Scostamento su entità che vengono visualizzate nella Vista del rapporto sul profilo di adattamento.

Le etichette indicano la differenza di quota altimetrica dal profilo di adattamento ai dati di input (entità).

Nota: Tali etichette utilizzano lo stile di testo standard con altezza di 1.00 e sono create sul layer 0.
