Informazioni sul calcolo dei volumi dei materiali sovrapposti o con sporgenze

È possibile organizzare situazioni di volume complesse definendo criteri secondari.

I criteri secondari rappresentano un tipo di definizione di materiale. Tramite i criteri secondari, il volume di un materiale viene calcolato mediante la combinazione di tutte le aree dei materiali secondari contenuti.

Nelle seguenti sezioni vengono descritti alcuni casi in cui è possibile applicare i criteri secondari.

Materiali sovrapposti

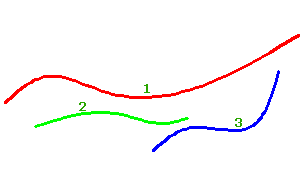

La seguente illustrazione mostra una condizione di materiali sovrapposti che può essere risolta dai criteri secondari.

(1) superficie del terreno esistente (2) è superficie del sottosuolo e (3) è superiore del letto roccioso.

Per definire i materiali per questa situazione, è possibile utilizzare i seguenti criteri secondari:

Definizione di Materiale 1

• Criteri secondari 1
  • Nome superficie: EG; Condizione: Fondo
  • Nome superficie: Sottosuolo; Condizione: Superficie
  • Nome superficie: Letto roccioso; Condizione: Superficie
• Criteri secondari 2
  • Nome superficie: EG; Condizione: Fondo
  • Nome superficie: Letto roccioso; Condizione: Superficie

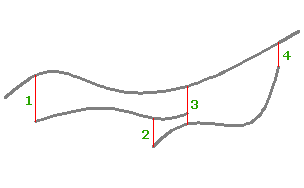

Per calcolare i volumi per questa situazione, Autodesk Civil 3D aggiunge collegamenti verticali (numeri da 1 a 4) per la creazione di involucri chiusi, come mostrato nell'illustrazione seguente.

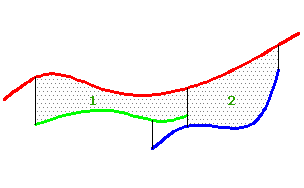

I sottocriteri vengono quindi applicati nel modo seguente, dove (1) è il sottocriterio 1 (sotto il terreno esistente, sopra il sottosuolo, sopra il letto roccioso) e (2) è il sottocriterio 2 (sotto il terreno esistente, sopra il letto roccioso).

Materiali non sovrapposti

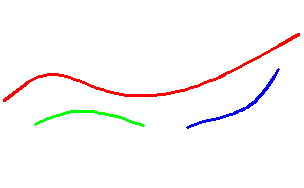

Gli stessi criteri secondari possono essere applicati in caso di materiali non sovrapposti, come mostrato nell'illustrazione seguente.

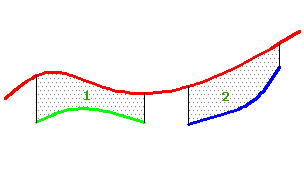

I criteri secondari vengono quindi applicati nel modo seguente, in cui (1) è il criterio secondario 1 (sotto il terreno esistente, sopra il sottosuolo) e (2) è il criterio secondario 2 (sotto il terreno esistente, sopra il letto roccioso).

Materiali di intersezione

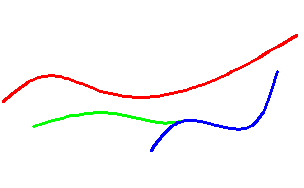

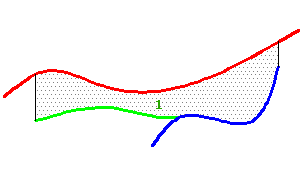

Nella seguente illustrazione viene mostrato un caso di materiali di intersezione.

In questo caso, poiché le superfici del sottosuolo e del letto roccioso si intersecano, questa situazione può essere risolta con un criterio secondario che utilizza tre superfici: sotto il terreno esistente, sopra il sottosuolo e sopra il letto roccioso.

Nota: In alcune circostanze, ad esempio se esiste una distanza tra le superfici di sottosuolo e letto roccioso, potrebbe essere necessario aggiungere un secondo sottocriterio che utilizza 2 superfici: sotto il terreno esistente e sopra il letto roccioso.

Materiali in situazioni di sporgenza

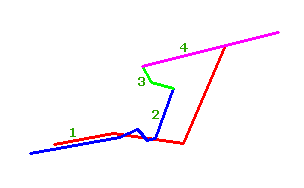

Nell'illustrazione seguente viene mostrato il caso di materiale di scavo roccia in una situazione di sporgenza, in cui (1) è il Datum, (2) è il letto roccioso, (3) è il fondo roccioso e (4) la superficie rocciosa.

Per risolvere tale situazione, definire i seguenti criteri secondari:

Definizione del materiale di scavo roccia

• Criteri secondari 1
  • Nome superficie: Datum; Condizione: Superficie
  • Nome superficie: Letto roccioso; Condizione roccia: Fondo
  • Nome superficie: Fondo roccioso; Condizione: Fondo
  • Nome superficie: Superficie rocciosa; Condizione: Fondo
• Criteri secondari 2
  • Nome superficie: Fondo roccioso; Condizione: Superficie
  • Nome superficie: Superficie rocciosa; Condizione: Fondo
  • Nome superficie: Letto roccioso; Condizione: Superficie
  • Nome superficie: Datum; Condizione: Superficie
• Criteri secondari 3
  • Nome superficie: Datum; Condizione: Superficie
  • Nome superficie: Superficie rocciosa; Condizione: Fondo
• Sottocriteri 4
  Nota: In alcune circostanze, i punti del bordo delle superfici di letto roccioso e fondo roccioso potrebbero trovarsi nella stessa posizione. In questa situazione, occorre aggiungere i sottocriteri 4.
  • Nome superficie: Superficie rocciosa; Condizione: Fondo
  • Nome superficie: Fondo roccioso; Condizione: Superficie
  • Nome superficie: Letto roccioso; Condizione roccia: Fondo
  • Nome superficie: Datum; Condizione: Superficie

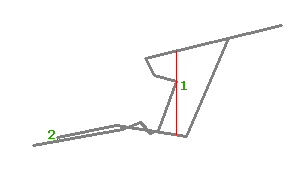

Per calcolare i volumi per questa situazione, Autodesk Civil 3D aggiunge collegamenti verticali (numeri da 1 a 2) per la creazione di involucri chiusi, come mostrato nell'illustrazione seguente.

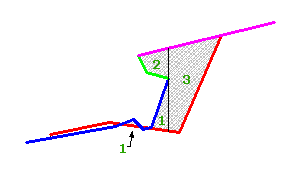

I sottocriteri vengono quindi applicati come segue, dove (1) è il sottocriterio 1 (sopra a Datum, sotto il letto roccioso, sotto il fondo roccioso, sotto la sommità rocciosa), (2) è il sottocriterio 2 (sopra il fondo roccioso, sotto la sommità rocciosa, sopra il letto roccioso, sopra a Datum) e (3) è il sottocriterio 3 (sopra a Datum, sotto la sommità rocciosa).

I volumi dei tre criteri secondato vengono quindi combinati per ottenere la somma del materiale di scavo roccia per ciascuna progressiva.
