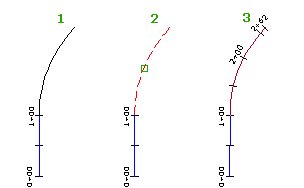

Creare un'entità tracciato linea a due punti fissa o curva a tre punti da una linea o arco AutoCAD.
La nuova sottoentità diventa parte della geometria del tracciato risolta se viene soddisfatta una delle due condizioni seguenti:
- Prima della conversione, l'entità deve essere associata ad un punto finale non associato di un'altra entità risolta nel tracciato.
- Dopo la conversione, è possibile unirla alla geometria del tracciato risolta tramite gli strumenti di layout tracciato.
Questo comando risulta utile quando è necessario aggiungere una linea o un arco AutoCAD in un tracciato esistente.
- Creare un tracciato o selezionarne uno esistente.
- Fare clic sul tracciato. Fare clic sulla
Trova. - Nella barra degli strumenti Strumenti di layout tracciato, fare clic su
Converti linea e arco AutoCAD. - Selezionare l'entità AutoCAD.
- Se necessario, invertire la direzione della sottoentità tracciato.
Nota: Se la sottoentità convertita è nascosta dietro l'entità AutoCAD di origine, è necessario utilizzare MAIUSC+barra spaziatrice per selezionarla. Spostare il cursore sull'entità AutoCAD bianca. Tenere premuto Maiusc, quindi premere la barra spaziatrice per evidenziare la sottoentità tracciato. Fare clic per selezionare la sottoentità tracciato, quindi rilasciare il tasto Maiusc. Fare nuovamente clic sulla sottoentità tracciato per selezionarla e procedere con il comando.
