Creare un nuovo punto eseguendo uno scostamento dell'ultimo punto creato in base ad una determinata distanza.
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla rete alla quale si desidera aggiungere punti e scegliere Finestra dei comandi di rilievo.
- Alla riga di comando, immettere:
PT OFFSET (punto) [scostamento] [successivo] (descrizione)
Esempio
NEZ 1 1000 1000 30.480
AZ 1 2 100
STN 1 1.585
BS 2
AD 3 100 30.480
PT OFFSET 4 15.240 7.620
! AZIMUTH: 101.6126 DISTANCE: 41.0350
! POINT 4 NORTH: 159.3345 EAST: 984.7600
! ELEV: <Nulla>

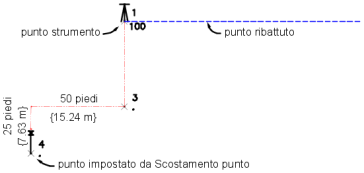

Il punto 4 viene posizionato ad una distanza di scostamento di 15.240 m e una distanza successiva di 7.620 m dal punto 3.
Punto creato in base ad uno scostamento
Sintassi dei comandi
PT OFFSET (punto) [scostamento] (successivo) (descrizione)
| Parametro | Definizione |
|---|---|
| punto | Identificatore punto del nuovo punto. Se la numerazione automatica dei punti è attiva, non è necessario assegnare un numero di punto. |
| scostamento | Distanza di scostamento dall'ultimo punto creato. |
| successivo | Distanza aggiunta alla linea tra la progressiva e l'ultimo punto creato per individuare la posizione del nuovo punto (facoltativo). |
| descrizione | Descrizione facoltativa associata al punto. |
