Definire le svolte a sinistra e a destra, creando lati quadrati sulla figura. Tale operazione è utile quando si disegnano impronte di edifici. Per il corretto funzionamento di questo comando è necessario che nella figura corrente siano presenti almeno due vertici.
- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sul nome di una rete
Finestra dei comandi di rilievo. - Alla riga di comando, immettere:
RT-TURN [distanza]
Esempio della riga di comando
BEG HOUSE
NE 1 1000 1000
FIG ZD 100 30.480
RT 30.480
AZIMUTH: 190-00-00 DISTANCE: 30.4800
NORTH: 964.6903 EAST: 1024.7241
RT -3.048
AZIMUTH: 100-00-00 DISTANCE: 3.0480
NORTH: 964.1610 EAST: 1027.7258RT 15.240
AZIMUTH: 190-00-00 DISTANCE: 15.2400
NORTH: 949.1525 EAST: 1025.0794
CLOSE BLD
END

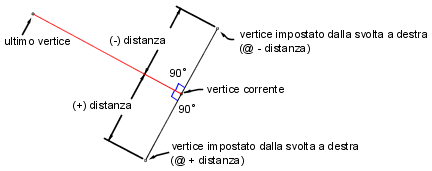

Di seguito viene illustrato il comando di svolta a destra:
Sintassi dei comandi
RT-TURN [distanza]
Sinonimi del comando
RIGHT
RT
| Parametro | Definizione |
|---|---|
| distanza | Distanza dal vertice corrente al nuovo vertice. Immettere questo valore nelle unità di distanza correnti del database rilievi. |
