Preparazione per la migrazione di modelli e stili
Per informazioni sulle modifiche apportate a stili e gestione degli stili, fare riferimento a Modifiche da release a release
Materiali
Viene eseguita la migrazione dei materiali dagli stili dei materiali a Materiali. Non esiste un'opzione per il posticipo di questa azione. I materiali personalizzati aggiunti vengono migrati. Utilizzare i nuovi Browser materiali ed Editor materiali per modificare i materiali esistenti o crearne di nuovi.
Aspetto
Nota Prima di aprire i set di dati, stabilire se si desidera deselezionare l'opzione Aspetto realistico negli stili colore da una release precedente. Assicurarsi di leggere l'argomento e di comprendere i risultati che è possibile ottenere.
Di seguito sono riportati i passaggi preparatori eseguiti per la migrazione di modelli:
Passaggio 1: creare una libreria personalizzata.
- Creare una nuova parte.
- Nella barra degli strumenti Accesso rapido, fare clic su Browser aspetti:

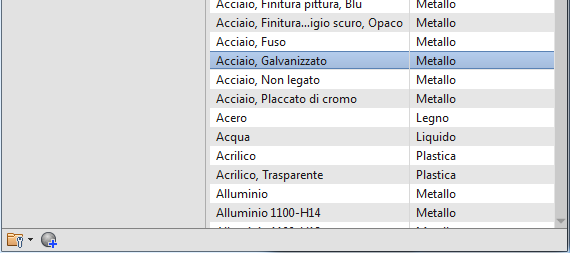

- Nella barra degli strumenti del browser, in basso, fare clic su
Gestione > Crea nuova libreria - Specificare una posizione e un nome da assegnare alla cartella per la libreria personalizzata e fare clic su Salva.
Passaggio 2: aggiungere la libreria personalizzata al progetto.
- Selezionare il progetto a cui si desidera aggiungere la libreria.

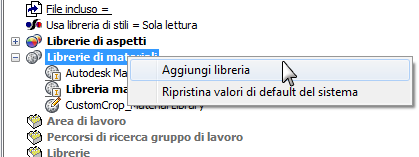

- Fare clic con il pulsante destro del mouse sul nodo Librerie di materiali e selezionare Aggiungi libreria.
- Individuare e selezionare la libreria personalizzata che si desidera aggiungere al progetto. Fare clic su OK.

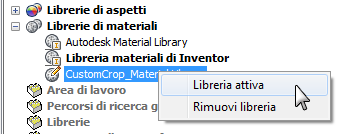

- Per rendere la libreria aggiunta una libreria attiva, la prima utilizzata per la ricerca o il riferimento, fare clic con il pulsante destro del mouse sul nodo della libreria e selezionare Libreria attiva.
Migrazione di modelli
Di seguito vengono forniti due esempi su come eseguire la migrazione del modello e del contenuto di stile.
Scenario 1 Migrazione ad un file .adsklib personalizzato
Il materiale personalizzato è definito come parte del file Materials.xml e Colors.xml nella versione 2012. Per le versioni successive, è necessario eseguire la migrazione del materiale personalizzato in una libreria .adsklib personalizzata.
- Creazione di una nuova parte
- Nella barra degli strumenti Accesso rapido, fare clic su Browser materiali:
- Nella barra degli strumenti del browser, fare clic su Migrazione stili di Inventor.

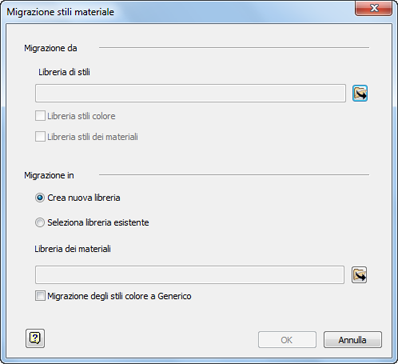

- Nella finestra di dialogo Migra stili materiale, specificare la posizione di Migrazione da in cui si trovano i file Materials.xml e Colors.xml. Per impostazione predefinita, il percorso è C:\Utenti\Pubblica\Documenti\Autodesk\Inventor 2012\Design Data in Windows 7.
- Specificare la posizione di Migrazione a che di solito corrisponde al file InventorMaterialsLibrary.adsk o a una libreria personalizzata da creare. Per default, il percorso è C:\Utenti\Pubblica\Documenti\Autodesk\Inventor 201_\Design Data\Materials in Windows 7.
- Chiudere e riaprire il Browser materiali.
Scenario 2Migrazione di un singolo stile dei materiali - glowingredunranium.styxml
Prerequisito: esportazione di uno stile dei materiali di Inventor 2012 personalizzato in un file *.styxml.
- Avviare Inventor.
- Creare un nuovo file di parti.

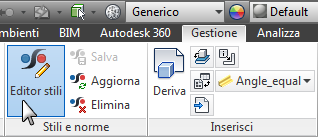

- Nella scheda Gestione, gruppo Stili e norme, fare clic su Editor di stili.
- Nell'Editor di stili, fare clic su Importa.
- Individuare e selezionare il file *.styxml che si desidera importare.
- Nella finestra di dialogo di conferma, fare clic su Accetta.
- Nell'Editor di stili, fare clic su Fatto. Lo stile viene importato nel documento corrente e viene posizionato in Aspetti documento.

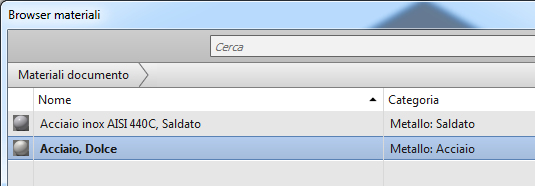

- Aprire il Browser materiali; in Materiali documento sarà possibile visualizzare il materiale. Non è ancora in una libreria da utilizzare con altri componenti.

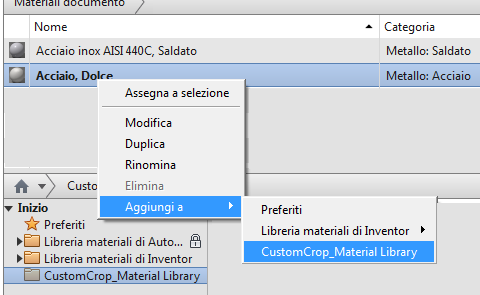

- Trascinare l'aspetto importato nella libreria personalizzata. In alternativa, fare clic con il pulsante destro del mouse sull'aspetto e, in Aggiungi ad elenco, selezionare la libreria in cui l'aspetto verrà memorizzato.
