Migrazione degli stili personalizzati

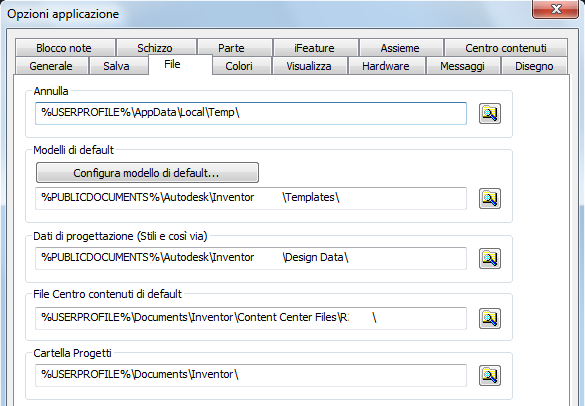

Per default, la libreria di stili fornita con Autodesk Inventor si trova nella cartella C:\Programmi\Autodesk\Inventor <versione>\Design Data o C:\Utenti\Pubblica\Documenti\Autodesk\Inventor <versione>\Design Data. Il percorso della libreria di stili è disponibile anche nella finestra di dialogo Opzioni applicazione, scheda File. Se si lavora in un ambiente di rete, questa cartella si trova in un percorso condiviso in rete e non sul disco rigido locale. Se non si è certi di questo percorso, rivolgersi all'amministratore IT o CAD.

Nota: Quando sono stati introdotti i comandi Definizione basata su modelli e Annotazioni 3D, sono stati aggiunti più stili con un suffisso 3DA alla libreria di stili di default. Se questi stili mancano nella libreria di stili, quando si utilizza un comando MBD o 3DA viene visualizzata una notifica. Gli stili necessari vengono aggiunti al documento attivo ma non alla libreria. Per supportare annotazioni 3D, copiare tutti gli stili con un suffisso 3DA dalla libreria di stili di default nella libreria di stili.

Utilizzare Gestione libreria di stili di Inventor per eseguire la migrazione della libreria di stili corrente alla nuova versione di Autodesk Inventor.

Prima di iniziare il processo di migrazione, è necessario tenere conto di alcuni punti:

• Se la libreria di stili fornita con la versione precedente non è stata modificata, non è necessario eseguire la migrazione. Utilizzare la libreria di stili fornita con la nuova versione di Inventor.
• Una volta eseguita la migrazione, non è possibile utilizzare le librerie di stili con le versioni precedenti di Inventor.
• Se la libreria di stili esistente è stata modificata, sono disponibili diverse possibilità dopo aver eseguito la migrazione della libreria precedente con Gestione libreria di stili:
  • Continuare a utilizzare la libreria migrata. La libreria funzionerà esattamente come nella versione precedente. Tuttavia, non è possibile sfruttare le correzioni e gli stili aggiuntivi che sono stati inseriti nell'ultima release.
  • Se sono stati aggiunti o modificati solo pochi stili, si consiglia di utilizzare Gestione libreria di stili per spostare tali stili nella libreria di stili della nuova versione di Inventor installata, come descritto in questo documento.
  • Se sono stati modificati o aggiunti molti stili, utilizzare Gestione libreria di stili per copiare gli stili diversi da quelli della nuova libreria di stili di Inventor nella libreria di cui è stata eseguita la migrazione. Questi stili vengono visualizzati in rosso in Gestione libreria di stili e descritti in dettaglio nelle sezioni seguenti (il colore rosso indica che Autodesk ha modificato gli attributi dello stile rispetto alla versione precedente di Inventor).
  • Inventor 2013 utilizza una nuova libreria materiali e aspetti per sostituire gli stili di colore e i materiali. Eseguire la migrazione dei materiali o degli stili colore personalizzati nelle librerie dei materiali e degli aspetti. Per ulteriori informazioni, vedere Migrazione di stili di colore e materiali

Migrazione della libreria di stili

1. Prima di iniziare, eseguire il backup della libreria di stili esistente.
2. Nel menu Start di Windows, selezionare Tutti i programmi > Autodesk Inventor <versione> > Strumenti > Gestione libreria di stili.

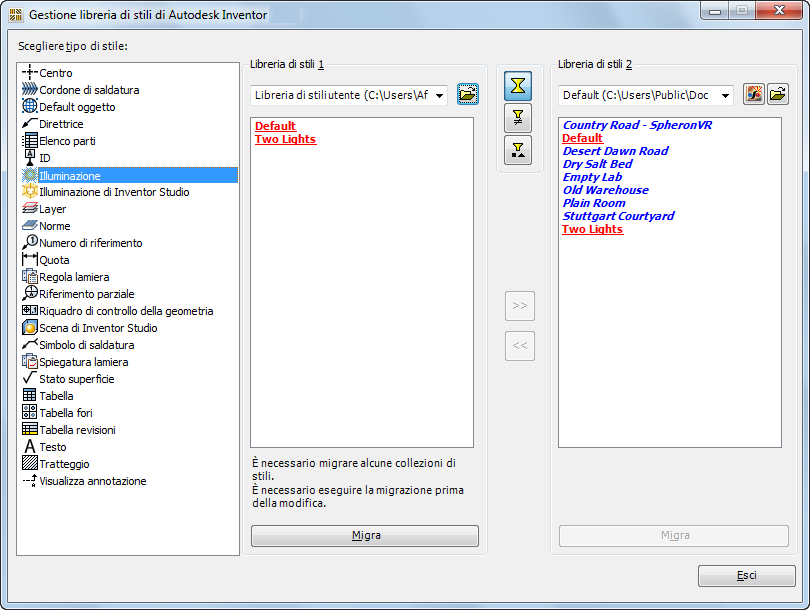

3. Viene visualizzata la finestra di dialogo Gestione libreria di stili di Inventor.

4. Nel riquadro Libreria di stili 1, utilizzare il pulsante Sfoglia per selezionare la cartella contenente le precedenti raccolte di stili (in formato .xml). Per default, il percorso della cartella è C:\Programmi\Autodesk\Inventor <versione precedente>\Design Data o C:\Utenti\Pubblica\Documenti\Autodesk\Inventor <versione precedente>\Design Data. È anche possibile fare clic su Apri libreria di stili per selezionare la cartella della precedente libreria di stili specificata.
5. Anche nel riquadro Libreria di stili 2 è disponibile un pulsante Sfoglia per individuare il percorso della nuova libreria di stili. Per default, il percorso della cartella è C:\Programmi\Autodesk\Inventor <nuova versione>\Design Data o C:\Utenti\Pubblica\Documenti\Autodesk\Inventor <versione>\Design Data. È possibile fare clic su Apri libreria di stili per selezionare la cartella specificata della nuova libreria di stili.
6. Nell'esempio illustrato nell'immagine precedente, è stata selezionata la raccolta di stili Illuminazione dall'elenco Scegliere tipo di stile, all'estrema sinistra della finestra di dialogo. Inoltre, è stato utilizzato il pulsante Sfoglia per selezionare il percorso della cartella della libreria precedente e quello della nuova libreria. I contenuti delle cartelle vengono visualizzati, rispettivamente, nei riquadri sinistro e destro, e il pulsante [Migra] nel riquadro della libreria di stili precedente è evidenziato.

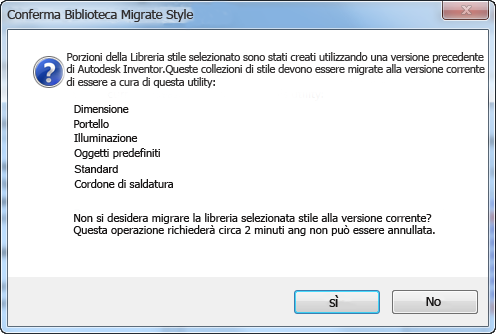

7. Per avviare la migrazione degli stili, nella parte inferiore del riquadro Libreria di stili 1, fare clic su Migra (abilitato solo quando è necessario eseguire la migrazione di una libreria). Viene visualizzata la finestra di dialogo Conferma migrazione libreria di stili in cui viene chiesto di confermare la migrazione. Fare clic su Sì o su No, in base alle esigenze.

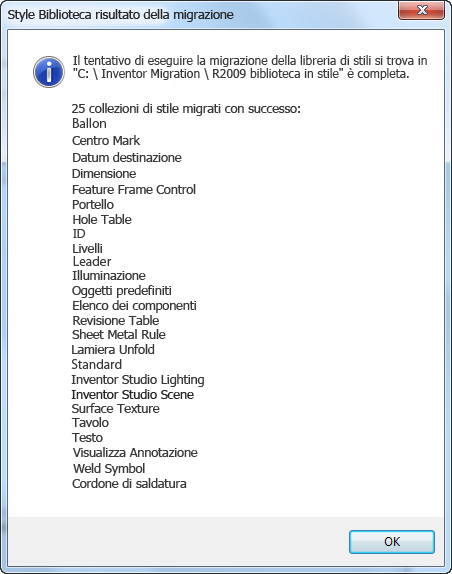

8. Il processo di migrazione richiede un minuto o due. Al termine, viene visualizzata una finestra di dialogo che visualizza i risultati della migrazione. Fare clic su OK per chiudere la finestra di dialogo.


Nota: La migrazione degli stili non può essere annullata e tutte le modifiche apportate dall'utente alla libreria di stili vengono perse. È possibile ripristinarle da un backup.

Pulsanti filtro

Sono disponibili tre modi per elencare le raccolte di stili nei riquadri delle libreria di stili. Questi metodi sono controllati tramite i filtri situati nella parte superiore centrale della finestra di dialogo Gestione libreria di stili:

• Mostra tutti gli stili Opzione attiva per default. Elenca tutti gli stili in entrambe le librerie di stili. Le definizioni di stile identiche tra le due librerie vengono visualizzate con un carattere normale nero.
• Mostra gli stili non corrispondenti Visualizza gli stili con definizioni diverse nelle due librerie. Con questa impostazione, i nomi degli stili vengono sottolineati e visualizzati in rosso.
• Mostra gli stili univoci Visualizza gli stili esistenti in una libreria, ma non nell'altra. Con questa impostazione, i nomi degli stili vengono scritti in corsivo e visualizzati in blu.

Copiare le raccolte di stili

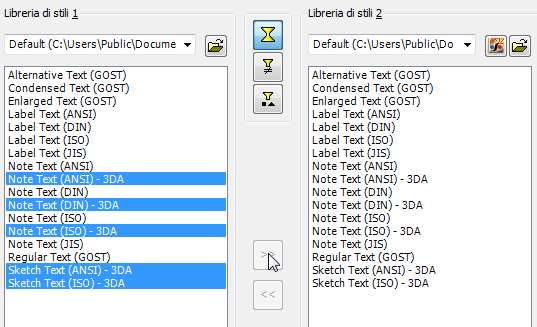

Dopo aver eseguito la migrazione della libreria di stili alla nuova versione di Inventor, scegliere la raccolta di stili (se presente) da copiare nella nuova libreria. Ad esempio, selezionare uno stile dal riquadro della libreria di stili 1. Dopo aver selezionato uno o più stili, fare clic su Copia gli stili selezionati in Libreria di stili 1 in Libreria di stili 2 per aggiungerli alla nuova libreria.

Con la funzione di copia degli stili, è possibile copiare tutti gli stili personalizzati di cui è stata eseguita la migrazione nella nuova libreria di stili e utilizzarli.

Per ulteriori informazioni, vedere l'argomento relativo alla libreria di stili nella Guida in linea di Autodesk Inventor.
