Sono stati apportati numerosi miglioramenti per la produttività, tra cui la denominazione dei file, il nuovo filtro per le categorie, le funzionalità di modifica e altro ancora.
Gruppi Proprietà
gruppo Telaio sono ora gruppi Proprietà che offrono flussi di lavoro semplificati.
Inserisci telaio
Per ulteriori informazioni, vedere Come creare telai strutturali di base.
-
Modifica
Per ulteriori informazioni, vedere Modifica dei membri del telaio di base.
Giunto angolare
Nota: L'opzione Ritaglia fino a telaio è stata rinominata Giunto angolo affinché i risultati dell'operazione corrispondano al nome del comando.
Ritaglia - Estendi alla faccia
Per ulteriori informazioni, vedere Come modificare o applicare dei trattamenti estremità ai telai.
Riutilizza
Modifica riutilizzo
Per ulteriori informazioni, vedere Riutilizza e Modifica riutilizzo.
Informazioni membro telaio
Per ulteriori informazioni, vedere Informazioni membro telaio.

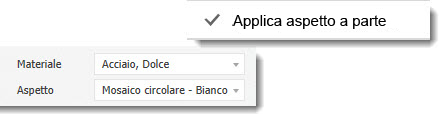

Nuova impostazione aspetto
L'opzione Applica aspetto alla parte è stata aggiunta al menu Impostazioni avanzate per Inserisci, Modifica, Riutilizza e Modifica riutilizzo. Abilitare la nuova opzione affinché il colore delle parti del telaio sia identico a quello dell'assieme. In precedenza per le parti del telaio non veniva utilizzato il colore aspetto dell'assieme.

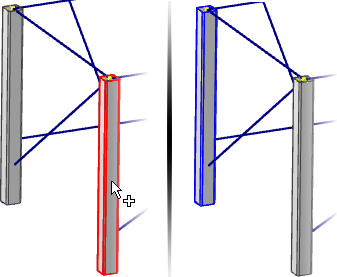

Miglioramento del riutilizzo
In precedenza la selezione di un membro da riutilizzare richiedeva la selezione dell'originale. In questa release, è possibile selezionare un membro riutilizzato per selezionare l'origine.

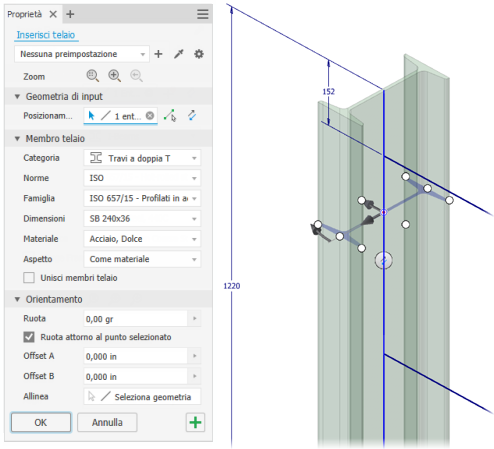

Nuovi controlli Zoom e Vista
Imposta la vista perpendicolarmente ai manipolatori del telaio.
Esegue lo zoom sui manipolatori del telaio.
Ripristina la visualizzazione iniziale.

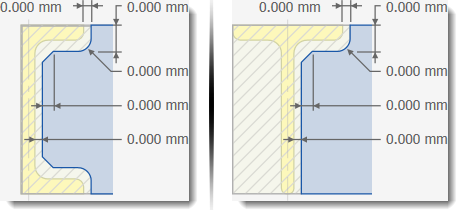

Comando Intaglia
Il comando Intaglia consente di aggiungere altri due profili personalizzati: il Modello personalizzato C e il Modello personalizzato T.
Per ulteriori informazioni, vedere Come modificare o applicare dei trattamenti estremità ai telai.
Inserisci e Modifica
Nell'elenco a discesa Categorie è stato aggiunto Aggiorna categorie, che consente di ricreare l'elenco per includere voci di libreria di lettura/scrittura personalizzate.

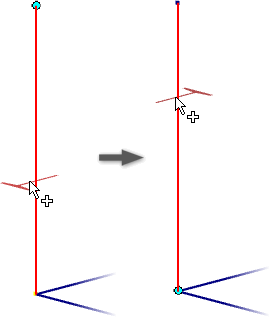

Il comando Inserisci consente ora di visualizzare l'anteprima della forma dei membri e un simbolo di origine quando si evidenzia la geometria dello schizzo. Se si sposta il cursore lungo lo schizzo di posizione, è possibile modificare la posizione dell'origine e l'orientamento del profilo prima di fare clic.
Per ulteriori informazioni, vedere Come creare telai strutturali di base.
Per ulteriori informazioni, vedere Modifica dei membri del telaio di base.

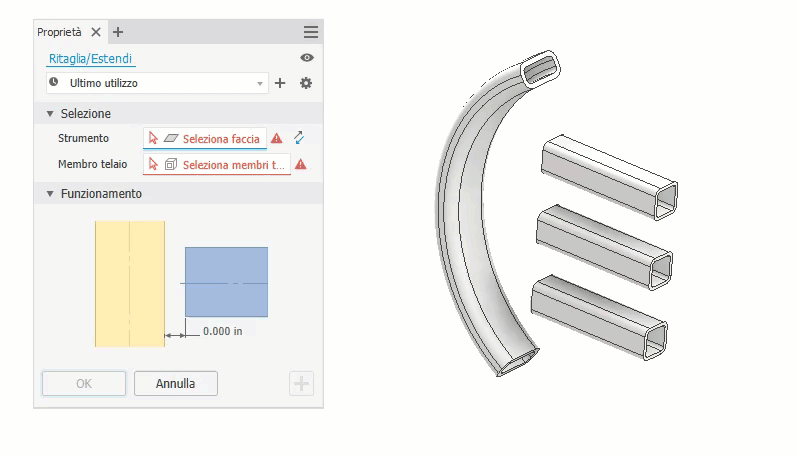

Ritagliare ed estendere alla curva
Il comando Ritaglia/Estendi supporta ora la selezione di una faccia curva per definire l'utensile.
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Come modificare o applicare dei trattamenti estremità ai telai.
Miglioramenti dei valori di default di denominazione file
La finestra di dialogo Opzioni applicazione scheda File Valori di default di denominazione file è stata migliorata con nuove funzionalità e aggiornata per aumentare la produttività.
Alla scheda Generatore telaio sono stati aggiunti i seguenti miglioramenti:
- L'aspetto della finestra di dialogo è stato rinnovato.
- Per migliorare la navigazione, il contenuto è stato disposto affinché venga visualizzato come una struttura del browser.
- Il contenuto è stato riorganizzato in modo da ospitare più funzionalità.

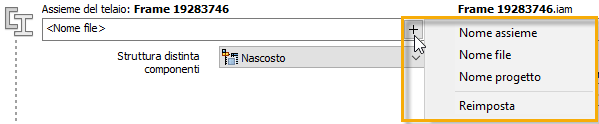

- La sezione Aggiungi attributo è stata sostituita dal pulsante
ed è possibile accedervi come mostrato nell'immagine seguente:
- È stato aggiunto un elenco a discesa della Struttura distinta componenti di default degli assiemi.
- Le opzioni Percorso assieme, Area di lavoro e Percorso utente sono state aggiunte alle opzioni Posizione del file.
- È stata aggiunta una casella di controllo per consentire il controllo delle unità di default. Deselezionare la casella di controllo Usa unità di assieme per utilizzare le unità modello e selezionarla per utilizzare le unità di assieme.
Per ulteriori informazioni, vedere Come personalizzare i nomi di file e la struttura di cartelle di Generatore telaio.
