Sono stati apportati diversi miglioramenti all’ambiente di parti per favorire la produttività.
Selezione tramite riquadro di selezione di più solidi in un file di parti
È ora possibile selezionare tramite riquadro di selezione più solidi all'interno di un file di parti (.ipt) a più solidi impostando il filtro di selezione appropriato:
- Impostare il filtro di selezione su Corpi per selezionare tramite riquadro di selezione o finestra di selezione di intersezione più corpi.
- Impostare il filtro di selezione su Facce e spigoli per selezionare tramite riquadro di selezione o tramite finestra di selezione di intersezione più facce/spigoli.
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni sui filtri di selezione, vedere Comando Seleziona: riferimenti.
Visualizzazione di informazioni estese nel browser abilitato per più comandi
Le opzioni Visualizza informazioni estese dopo il nome del nodo della lavorazione nel browser (disponibile in Opzioni applicazione/scheda Parti) e Mostra nomi estesi (disponibile nel menu Strumenti del Browser modelli) sono stati migliorati per supportare i seguenti comandi:
- Modello 3D
Geometrie di lavoro
- Speculare
- Tutti i piani di lavoro
- Tutti i punti di riferimento
- Tutti gli assi di lavoro
Accesso: da Opzioni applicazione/scheda Parti
Accesso dal menu Strumenti del Browser modelli
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Scheda Parte: riferimenti (Opzioni applicazione).
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni sull'utilizzo del comando Specchia, vedere Come disporre in serie le lavorazioni di parti.

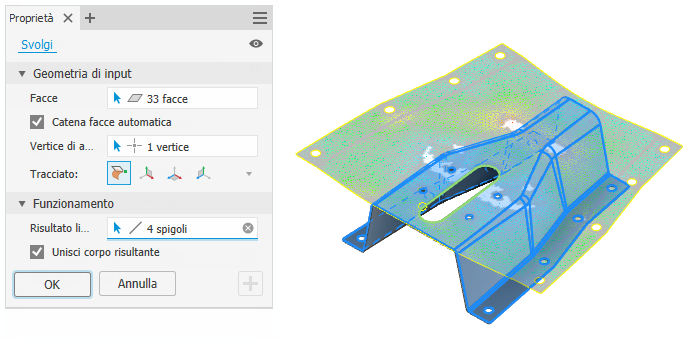

Svolgi
- Selezionare più fori piani da rendere rigidi.
- Rinominare la lavorazione Svolgi.
- Allineare i risultati al modello o ai piani XY, XZ, YZ.
Per ulteriori informazioni, vedere Come svolgere le facce.

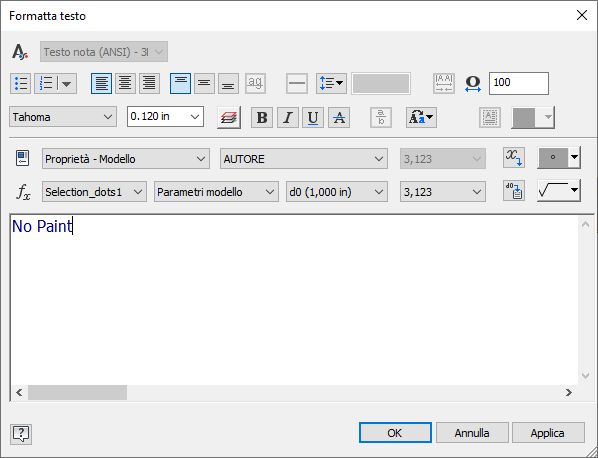

Annotazione 3D
Ora è possibile aggiungere proprietà personalizzate nei comandi Nota con direttrice, Nota generale e Nota profilo generale.
Per ulteriori informazioni, vedere Come lavorare con testo e direttrici.
