Sono stati aggiunti diversi miglioramenti ai flussi di lavoro di quotatura.
Allinea perpendicolarmente ad uno spigolo selezionato

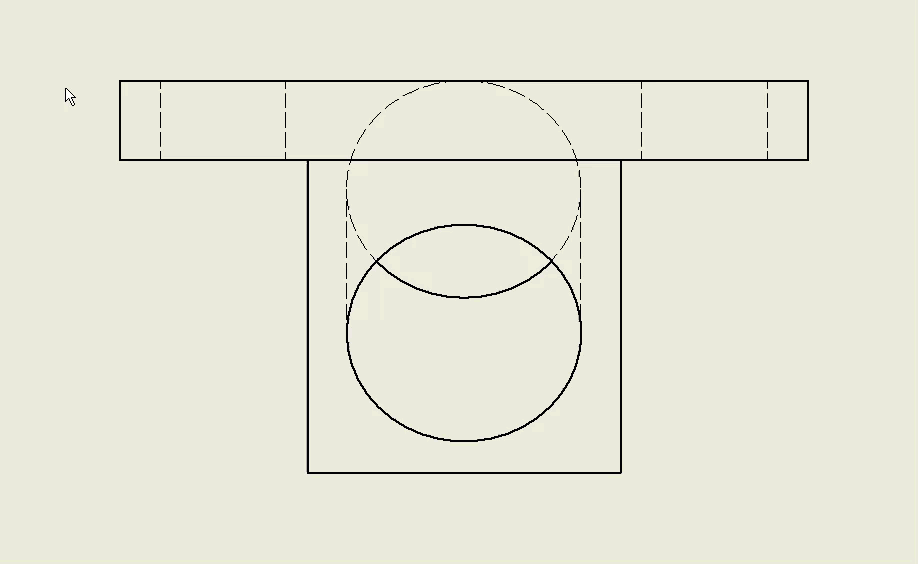

Ora è possibile allineare una quota ad uno spigolo selezionato. Utilizzare il nuovo tipo di quota, Ruotata, per posizionare una quota e posizionarla perpendicolarmente in modo che risulti allineata allo spigolo selezionato.
- Selezionare uno spigolo lineare o due punti.
- Fare clic con il pulsante destro del mouse e scegliere Tipo di quota > Ruotata.
- Selezionare una linea per stabilire la direzione parallela o perpendicolare della quota.
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni sulla creazione di quote, vedere Aggiunta di quote in viste di disegno ortogonali.
Diametro parallelo con simbolo Ø

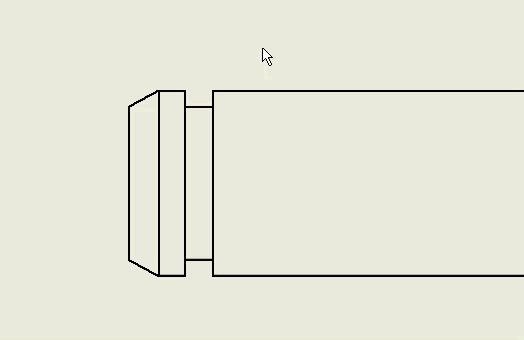

Quando si seleziona lo spigolo sagoma di una lavorazione cilindrica (albero o foro), viene creato un nuovo tipo di quota, Diametro parallelo con simbolo Ø.

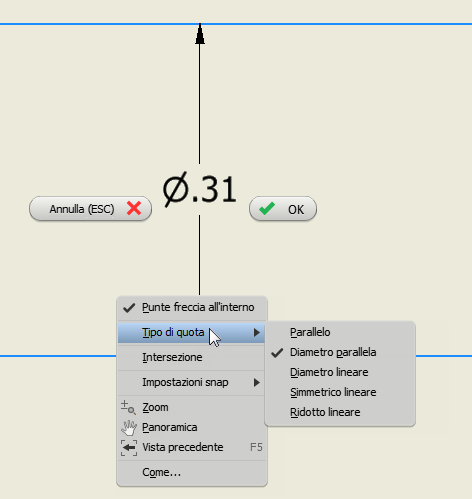

| Per modificare il tipo di quota, è possibile utilizzare l'opzione del menu contestuale Tipo di quota. |
|
Per ulteriori informazioni sulla creazione di quote, vedere Aggiunta di quote in viste di disegno ortogonali.
