È possibile visualizzare la tabella dati per qualsiasi layer. Filtrare la tabella dati per visualizzare un sottogruppo di particelle; in questo caso, solo le particelle incluse in Villa Drive.
Nota: Per questo esercizio viene utilizzata la Carta build_map1.dwg creata e modificata negli esercizi precedenti.
Come utilizzare la tabella dati per filtrare le entità geografiche
- Se la Carta completata nella Lezione 4: Creazione delle entità geografiche della Carta topografica non è aperta, aprirla.
- Scegliere
ApriDisegno.
- Individuare il file build_map1.dwg.
- Selezionarla e fare clic su Apri.
- Scegliere
- Nel riquadro Attività, passare a Gestione visualizzazioni.
- In Gestione visualizzazioni, selezionare il layer Parcels e fare clic su Tabella.

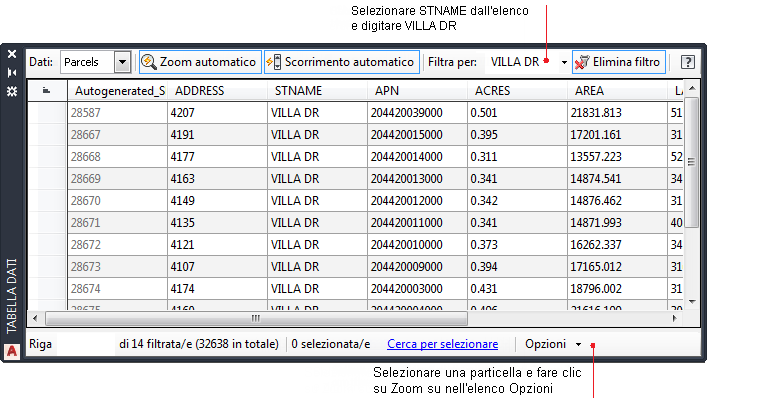

- In Tabella dati, nell'elenco Filtra per, selezionare il campo STNAME e immettere VILLA DR.
Non digitare "Drive".
- Fare clic su Applica filtro per visualizzare solo le particelle incluse in Villa Drive.
Utilizzare la tabella dati per filtrare le particelle visualizzate.
- Verificare che l'opzione Zoom automatico sia attivata.
Quando il pulsante è attivato, risulta evidenziato.
- Per selezionare una particella, fare clic nel relativo campo grigio scuro all'estrema sinistra.
Nota: Scorrere la tabella dati verso sinistra per visualizzare i campi all'estrema sinistra.
Nel Set di strumenti AutoCAD Map 3D viene eseguito lo zoom sulla particella selezionata.
- Prendere nota del numero presente nel campo Autogenerated_SDF_ID che verrà richiesto successivamente.
Nota: È possibile eseguire una ricerca più avanzata. Fare clic su. Trova Questa opzione consente di eseguire una query su un layer utilizzando una condizione booleana, ad esempio ACRES > 1 per cercare le particelle con una larghezza maggiore di un acro. La Carta geotopografica visualizza solo gli oggetti corrispondenti alla query.
- Salvare la Carta e lasciarla aperta per l'esercizio successivo.
Per procedere con questa esercitazione, passare all'Esercizio 2: Estrazione e modifica di un'entità geografica.
