Un tema utilizza un intervallo di colori per rappresentare un analogo intervallo di valori. È anche possibile utilizzare i temi per indicare l'area relativa, la densità di popolazione, la profondità dell'acqua o l'altezza delle entità geografiche.
Nota: Per questo esercizio viene utilizzata la Carta build_map1.dwg creata e modificata negli esercizi precedenti.
Come applicare uno stile al layer di particelle con un tema
- Aprire la Carta geotopografica completata nella lezione precedente.
- Scegliere
ApriDisegno.
- Individuare build_map1.dwg.
- Selezionarlo e fare clic su Apri.
- Scegliere
- Creare un tema per il layer di particelle.
Un tema è uno stile di visualizzazione. Gli stili delle entità geospaziali vengono assegnati in base ai layer.
- In Gestione visualizzazioni, selezionare il layer Parcels e fare clic su Stile.
Nota: Se questa finestra è agganciata, spostare il cursore su di essa per visualizzarla. Potrebbe essere agganciata sul lato sinistro della finestra dell'applicazione.

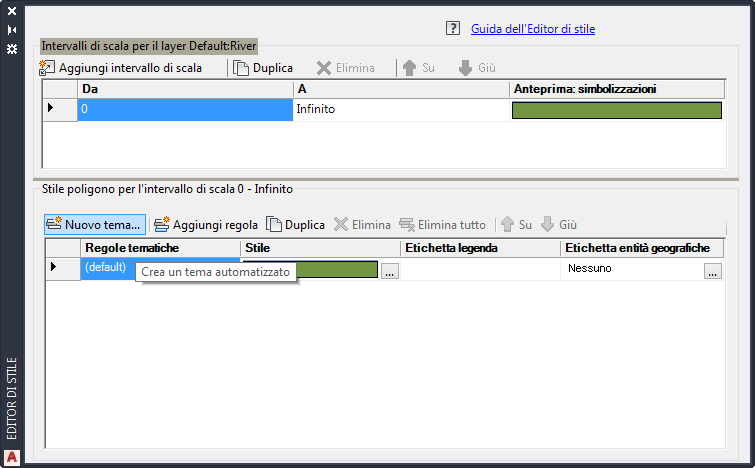

- Nella sezione Stile poligono per l'intervallo di scala 0 - Infinito, dell'Editor di stile, fare clic su Nuovo tema.
Fare clic su Nuovo tema per definire un tema per il layer Parcels.
- In Gestione visualizzazioni, selezionare il layer Parcels e fare clic su Stile.
Per procedere con questa esercitazione, passare all'Esercizio 2: Definizione del tema.
