Set di strumenti AutoCAD Map 3D determina il percorso ottimale sulla base dei valori di resistenza e direzione. Ad esempio, in una rete stradale, è possibile trovare il percorso ottimale per visitare una serie di clienti partendo dal proprio albergo.

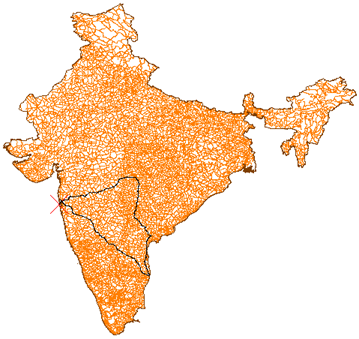

Tale topologia consente di calcolare il percorso ottimale tra una sequenza di città.
Un percorso verrà ignorato se ha una resistenza totale inferiore al valore specificato in Resistenza minima. Allo stesso modo, verrà ignorato un percorso con resistenza totale superiore al valore specificato in Resistenza massima.
Tempo di spostamento nelle topologie di rete
Per eseguire l'analisi del percorso ottimale su una rete stradale in base al tempo anziché in base alla distanza, assegnare una velocità o un limite di velocità ad ogni segmento utilizzando un campo di dati oggetto o un campo di un database esterno collegato. Impostare quindi la proprietà Resistenza diretta del segmento su un'espressione che utilizza i dati del limite di velocità, ad esempio:
(/ .length (* :speed@street_data 1000))
che divide la lunghezza di ogni segmento in base alla velocità media per metro (laddove 1000 è il numero di metri in un chilometro).
L'analisi risultante mostra il percorso ottimale in relazione al tempo impiegato, non alla distanza.
Dati oggetto memorizzati per una topologia percorso ottimale
Se i risultati di un'analisi del percorso ottimale vengono salvati in una nuova topologia, Set di strumenti AutoCAD Map 3D aggiunge informazioni sulla topologia, memorizzate come dati oggetto, a ciascun elemento incluso nella topologia percorso ottimale. La tabella dei dati oggetto contiene informazioni sull'ordine dei segmenti visitati e sulla resistenza usata per calcolare il percorso ottimale. La tabella dei dati oggetto aggiunta è simile a quella mostrata di seguito.
| Nome della topologia | Tabella dei dati oggetto | Campo dati oggetto |
|---|---|---|
| ESEMPIO | BR_SAMPLE | Ordine visita segmenti percorso |
| Resistenza in avanti del segmento valutato | ||
| Resistenza inversa del segmento valutato | ||
| Resistenza del nodo iniziale valutata | ||
| Resistenza del nodo finale valutata | ||
| Direzione del segmento valutato |
Visualizzazione dell'ordine di visita tramite annotazione
Per visualizzare l'ordine di visita dei punti, utilizzare la funzione di annotazione di Set di strumenti AutoCAD Map 3D, che consente di aggiungere sul percorso ottimale etichette con i dati oggetto sopra descritti.
Modifica di una topologia percorso ottimale
Se si modifica la direzione della resistenza di un oggetto di una topologia percorso ottimale, il percorso visualizzato potrebbe non essere più il migliore; per questo motivo l'analisi andrebbe ripetuta. Ad esempio, se si modifica la direzione di un segmento da bidirezionale a diretta o inversa, il percorso ottimale potrebbe risultare modificato.
