Esercitazione A2: Eseguire l'analisi e la post-elaborazione dei risultati

1. Salvare il modello.
2. Fare clic con il pulsante destro del mouse su Analysis 1 e scegliere Risolvi in Nastran.
3. Quando viene visualizzata la finestra di dialogo "Soluzione Nastran completata", fare clic su OK per caricare i risultati in Autodesk Inventor Nastran.

Eseguire la post-elaborazione dei risultati

1. Fare clic con il pulsante destro del mouse su Risultati e scegliere Modifica.
2. Nell'elenco Sottocasi selezionare STEP 40, Time=0.195, quindi assicurarsi che le caselle di controllo Opzioni deformazione e Opzioni contorno siano selezionate.

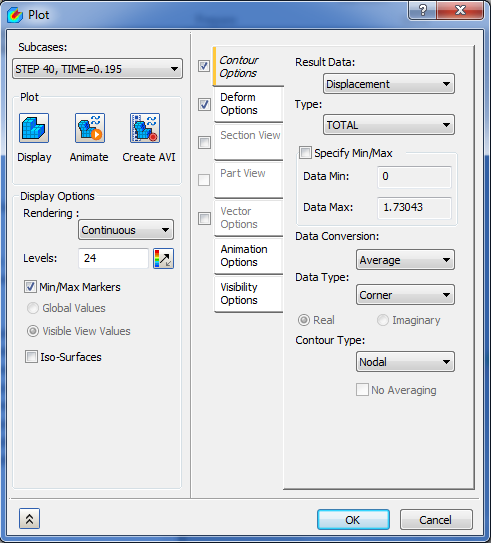

3. Nella scheda Opzioni contorno, per Dati risultato, selezionare Spostamento e per Tipo, selezionare TOTALE. Assicurarsi che in Opzioni di visualizzazione sia selezionata l'opzione Contrassegni min/max. In Tracciato fare clic su Visualizza, quindi fare clic su OK per visualizzare i risultati.

   Potrebbe essere necessario modificare le Impostazioni di default, Opzioni di visualizzazione per vedere i dati Max/Min sul contorno.

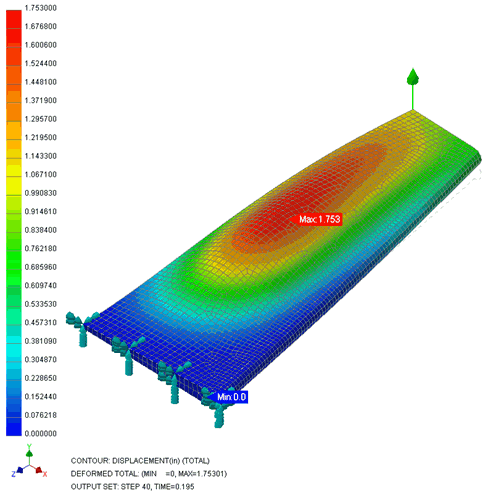

4. I risultati dovrebbero essere simili a quelli mostrati nell'immagine seguente.

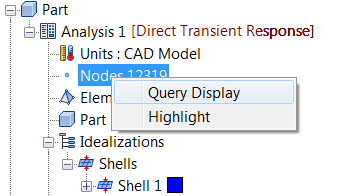

5. Nella parte superiore della struttura Parte, fare clic con il pulsante destro su Nodi > Visualizzazione query. In questo modo sarà possibile esaminare le informazioni sui singoli nodi spostando il mouse su di essi.

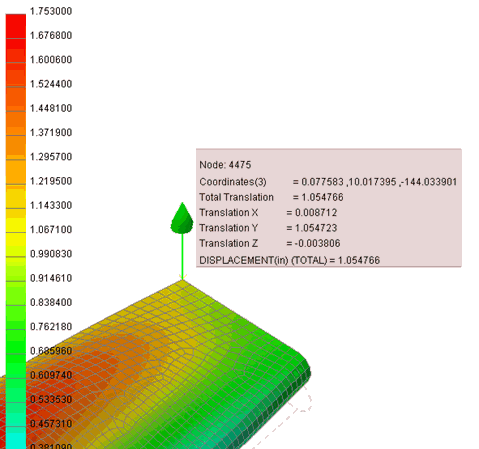

6. Spostare il mouse in modo da evidenziare il nodo con il carico. Potrebbe essere necessario eseguire lo zoom avanti per l'ala. Trascrivere l'ID nodo; verrà utilizzato in seguito per creare un Tracciato XY dello spostamento di quel particolare nodo.


   L'ID nodo potrebbe essere diverso da quello mostrato in questa esercitazione.

7. Fare di nuovo clic con il pulsante destro su Nodi > Visualizzazione query per disattivare Visualizzazione query.
8. Fare clic con il pulsante destro del mouse su Risultati e scegliere Modifica.

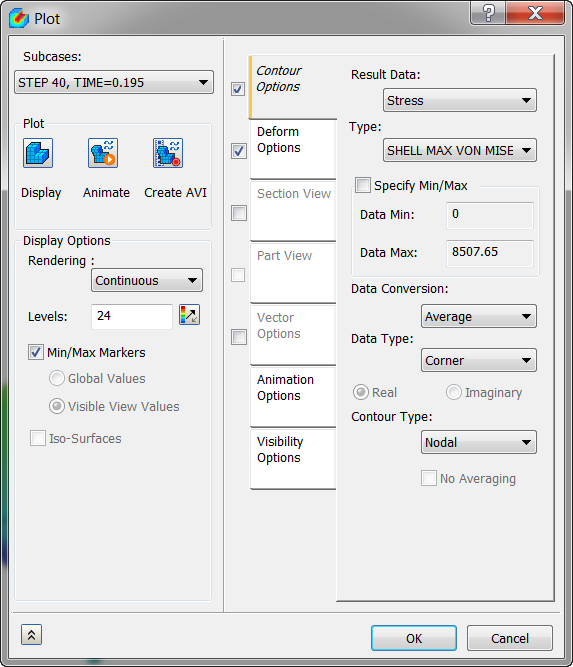

9. Nella scheda Opzioni contorno per Dati risultato, selezionare Sollecitazione, quindi in Tipo, selezionare SHELL MAX VON MISES STRESS BOTTOM/TOP. Fare clic su Visualizza, quindi su OK per visualizzare i risultati.

10. I risultati dovrebbero essere simili a quelli mostrati nell'immagine seguente.

11. Fare clic con il pulsante destro del mouse su Risultati e scegliere Impostazioni animazione più gruppi.

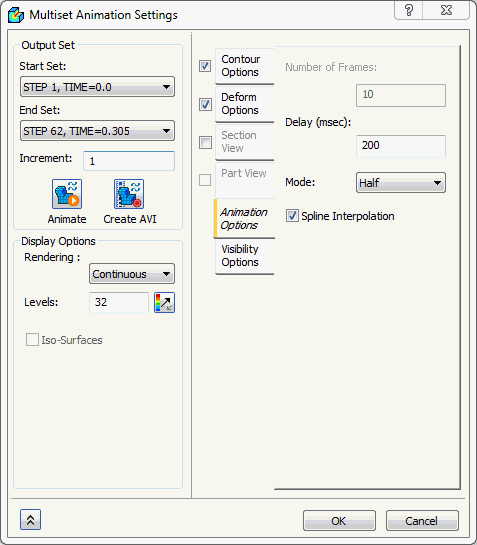

12. Impostare Gruppo finale su STEP 62, TIME=0.305. Selezionare solo la casella di controllo Opzioni deformazione. Deselezionare le altre opzioni.
13. Fare clic sulla scheda Opzioni animazione e modificare l'impostazione Modalità in Metà.

14. Fare clic sul pulsante Anima. L'animazione verrà caricata, mostrando la deformazione dell'ala. Fare clic su OK per chiudere la finestra di dialogo per ottenere una vista migliore dell'animazione.
15. Per interrompere l'animazione, fare clic con il pulsante destro del mouse su Risultati > Animazione più gruppi.

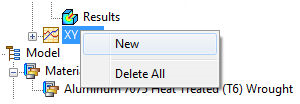

16. Fare clic con il pulsante destro del mouse su Tracciato XY e scegliere Nuovo.

17. In Entità da tracciare, accertarsi che sia selezionato il valore Nodo, quindi in ID digitare l'ID nodo individuato in precedenza.

18. In Gruppi di output, accertarsi che STEP 1, TIME=0.0 sia selezionato per Gruppo iniziale e che STEP 62, TIME=0.305 sia selezionato per Gruppo finale.
19. Per Asse Y: gruppi di output, assicurarsi che l'opzione Dati risultato sia impostata su DISPLACEMENT e l'opzione Componente sia impostata su TOTALE.

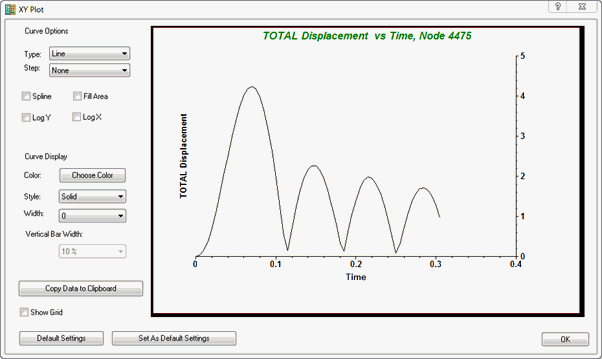

20. Fare clic sul pulsante Mostra tracciato XY. Il tracciato viene visualizzato nella finestra di dialogo Tracciato XY.

21. Fare clic su OK nella finestra di dialogo Tracciato XY per chiudere la visualizzazione del tracciato.

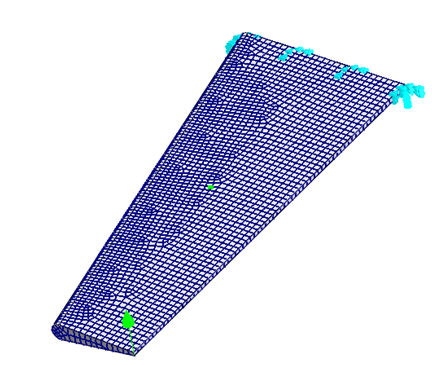

22. Ora fare clic nel campo della casella di input ID e selezionare un nodo della parte centrale dell'ala. Dovrebbe essere visualizzato un nuovo ID, seguito da un piccolo contrassegno sul modello che indica il nodo selezionato.

23. Modificare l'impostazione del campo Componente da TOTALE a TY.

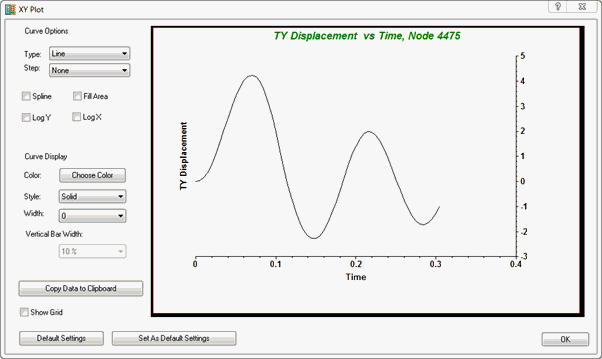

24. Fare clic su Mostra tracciato XY per visualizzare il tracciato di spostamento per il nodo selezionato.


    Possono essere visualizzate altre quantità relative ai nodi, ad esempio l'accelerazione, la velocità e le forze.

Con questa operazione si conclude la risposta transitoria diretta di un'ala.

Di seguito sono riepilogati i principali argomenti trattati:

• Creazione di tabelle da utilizzare per il carico transitorio.
• Impostazione dell'analisi transitoria diretta, inclusi lo smorzamento strutturale e i passi temporali.
• Utilizzo della funzionalità di visualizzazione delle query relative ai nodi.
• Creazione di un tracciato XY per lo spostamento totale.
